การทดสอบการรับน้ำหนักของเสาเข็มด้วยวิธีพลศาสตร์ (DYNAMIC LOAD TEST)

การทดสอบการรับน้ำหนักของเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test) เป็นที่ยอมรับทั่วไปและมีมาตรฐานรองรับ ได้แก่ ASTM D4945-96 นอกจากนั้น การทดสอบดังกล่าวมีข้อดีหลายประการ เช่น

  1. สามารถทำการทดสอบได้ภายในระยะเวลาสั้น ๆ เสาเข็มหลายต้นสามารถทําการทดสอบได้ในวันเดียว
  2. ต้องการพื้นที่รอบๆ เสาเข็มไม่มากนักในการเตรียมการทดสอบ
  3. ผลการทดสอบให้ข้อมูลที่เพียงพอเกี่ยวกับเสาเข็มในเรื่องของกําลังรับน้ําหนักและความสมบูรณ์ของเสาเข็ม
  4. เป็นการทดสอบที่ประหยัดค่าใช้จ่าย

อุปกรณ์วัดสัญญาณ จะวัดสัญญาณและแสดงผลในรูปแบบของการเปลี่ยนแปลงแรงเทียบกับเวลาและการเปลี่ยนแปลงความเร็วเทียบกับเวลา โดยอุปกรณ์หลักจะประกอบไปด้วยหัววัดสัญญาณ 2 แบบ ได้แก่

  1. เซนเซอร์ความเครียด (Strain Transducer)
  2. เซนเซอร์ความเร็ว (Accelerometer)

การทดสอบการรับน้ําหนักของเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test)

  1. ติดตั้ง Strain Transducer และ Accelerometer อย่างละ 2 ชุด จะต้องติดตั้งตําแหน่งบริเวณหัวเสาเข็มบนด้านตรงข้ามซึ่งกันและกัน ตำแหน่งที่ติดตั้งจะต่ำกว่าหัวเสาเข็มประมาณ 1.5 เท่าของเส้นผ่าศูนย์กลางของเสาเข็ม บางครั้งขั้นตอนการติดตั้งอาจจะมีความจำเป็นต้องขุดดินบริเวณรอบเสาเข็มซึ่งจุดดังกล่าวจะต้องสะอาดและปราศจากน้ำท่วมขัง
  2. ตุ้มน้ำหนักและระยะยก น้ำหนักของลูกตุ้มที่ใช้นั้นควรดูตามความเหมาะสมของขนาดเสาเข็มและกําลังรับน้ำหนัก
    ระยะยกเพื่อปล่อยตุ้ม จะถูกกำหนดตามประสบการณ์ของวิศวกรผู้ชำนาญการในงานทดสอบ
  3. การบันทึกสัญญาณ หลังการทดลองปล่อยตุ้มด้วยระยะยกสั้นๆ พร้อมตรวจสอบสัญญาณเสร็จก็เริ่มทําการทดสอบได้โดยปล่อยตุ้มด้วยระยะยกที่เหมาะสมให้เสาเข็มเกิดการทรุดตัวถาวรประมาณ 3 มิลลิเมตร ค่าการทรุดตัวถาวรที่เกิดขึ้นแต่ละครั้งในการปล่อยตุ้มกระแทกสามารถวัดได้โดยใช้กล้อง Theodolite

การวิเคราะห์ข้อมูล

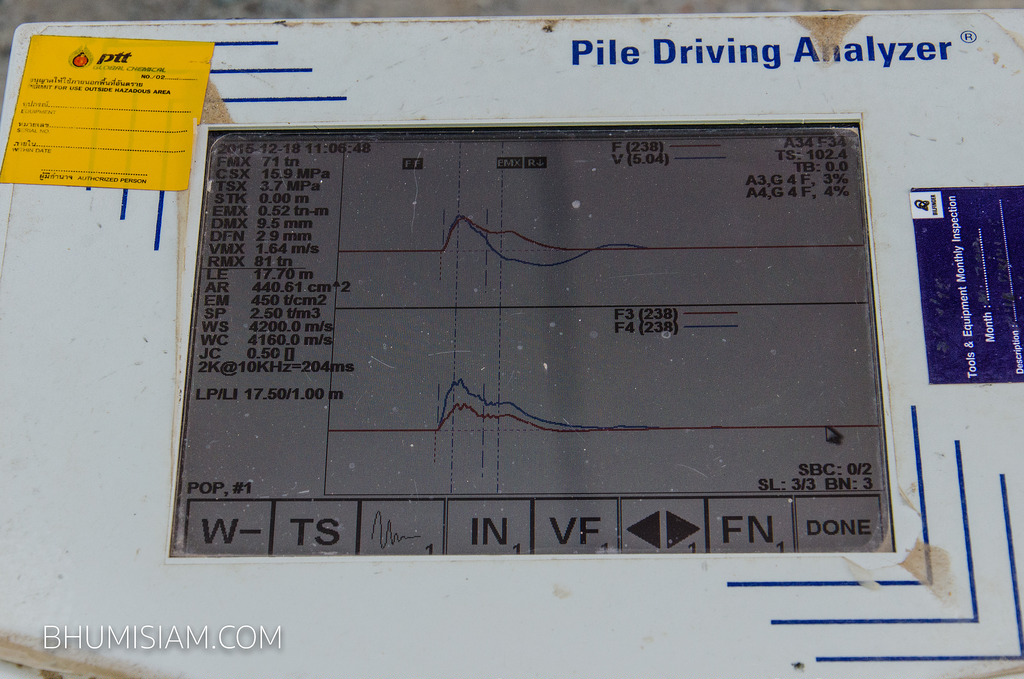

  • การวิเคราะห์ด้วยผลการทดสอบ อาศัยหลักการเคลื่อนที่ของคลื่นในทันทีหลังการทดสอบ Pile Driving Analysis (PDA) จะคํานวณค่ากําลังรับน้ําหนักบรรทุกของเสาเข็มด้วย Case-Method


บริษัท ภูมิสยาม ซัพพลาย จำกัด ผู้นำกลุ่มธุรกิจเสาเข็มสปัน ไมโครไพล์ รายแรกและรายเดียวในประเทศไทย ที่ได้การรับรองมาตรฐาน ISO 45001:2018 การจัดการอาชีวอนามัยและความปลอดภัย การให้บริการตอกเสาเข็ม The Provision of Pile Driving Service และได้รับการรับรอง ISO 9001:2015 ของระบบ UKAS และ NAC รายแรกและรายเดียวในประเทศไทย ที่ได้รับการรับรองระบบบริหารงานคุณภาพ ตามมาตรฐานในกระบวนการ การออกแบบเสาเข็มสปันไมโครไพล์ การผลิตเสาเข็มสปันไมโครไพล์ และบริการตอกเสาเข็มเสาเข็มสปันไมโครไพล์ (Design and Manufacturing of Spun Micropile/Micropile and Pile Driving Service) Certified by SGS (Thailand) Ltd.

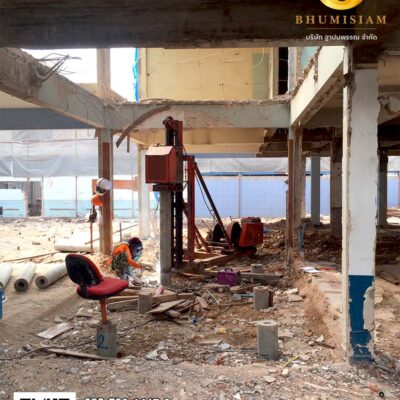

บริษัท ภูมิสยาม ซัพพลาย จำกัด คือผู้ผลิตรายแรกและรายเดียวในไทย ที่ได้รับการรับรองคุณภาพ Endoresed Brand จาก SCG ด้านการผลิตเสาเข็ม สปันไมโครไพล์ และได้รับเครื่องหมาย มาตรฐาน อุตสาหกรรม เสาเข็มสปันไมโครไพล์ Spun Micro Pile และเสาเข็มไอไมโครไพล์ I Micropile พร้อมรับประกันผลงาน และความเสียหายที่เกิดจากการติดตั้ง 7+ Year Warranty เสาเข็มมีรูกลมกลวงตรงกลาง การระบายดินทำได้ดี เมื่อตอกแล้วแรงสั่นสะเทือนน้อยมาก จึงไม่กระทบโครงสร้างเดิม หรือพื้นที่ข้างเคียง ไม่ต้องขนดินทิ้ง ตอกถึงชั้นดินดานได้ ด้วยเสาเข็มคุณภาพมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 การผลิตที่ใช้เทคโนโลยีที่ทันสมัย จากประเทศเยอรมัน เสาเข็มสามารถทำงานในที่แคบได้ หน้างานสะอาด ไม่มีดินโคลน เสาเข็มสามารถรับน้ำหนักปลอดภัยได้ 15-50 ตัน/ต้น ขึ้นอยู่กับขนาดเสาเข็มและสภาพชั้นดิน แต่ละพื้นที่ ทดสอบโดย Dynamic Load Test ด้วยคุณภาพและการบริการที่ได้มาตรฐาน เสาเข็มเราจึงเป็นที่นิยมในงานต่อเติม
