สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
วันนี้ผมจะมาเล่าให้เพื่อนๆ ทราบถึงค่า SPT ซึ่งจะเป็นค่า PARAMETER ที่สำคัญค่าหนึ่งทางวิศวกรรมธรณีเทคนิคนะครับ
ค่า SPT นี้จะนิยมใช้สำหรับดินทราย และ ดินที่มีกรวดขนาดเล็กปนไม่มาก ค่าดังกล่าวนี้จะแสดงถึงค่าความหนาแน่นสัมพัทธ์และความแข็งแรงของดิน
เพื่อนๆ คงอาจเคยได้ยินคำว่า SPT นี้กันใช่มั้ยครับ ? โดยคำว่า SPT นี้ย่อมาจากคำว่า STANDARD PENETRATION TEST ซึ่งวิธีการทดสอบนี้เป็นที่นิยมมากในงานวิศวกรรมธรณีเทคนิคในประเทศไทยครับ

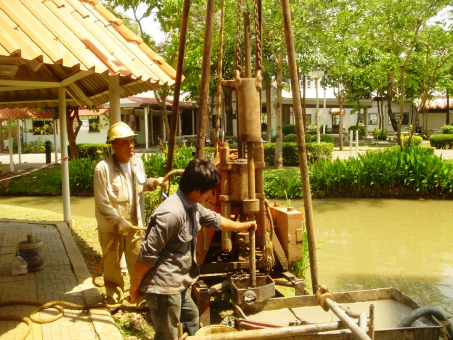

ซึ่งค่าๆ นี้จะสามารถหาได้จากการทำการทดสอบตัวอย่างดินนั่นเอง โดยวิธีการทดสอบจะทำได้โดยการยกตุ้มน้ำหนัก 140 ปอนด์ (63.5 กก) ที่ความสูง 30 นิ้ว (0.762 ม) แล้วปล่อยให้กระแทกลงไปที่ดินอย่างอิสระ โดยจานวนครั้งที่นับได้ในการตอกให้ดินยุบ 1 ฟุต (0.3048 ม) เราจะเรียกค่าๆ นี้ว่าค่า SPT-N โดยที่ค่าดังกล่าวจะมีหน่วยเป็น ครั้ง ต่อ ฟุต หรือ blows per ft โดยสามารถดูรูปที่ 1 และ 2 ประกอบเป็นภาพ ตย ในการทดสอบค่า SPT ได้นะครับ
การทดสอบนี้เป็นเพียงการวัด CONSISTENCY ของตัวดินเพียงเท่านั้น แต่ก็ได้มีนักวิชาการหลายๆ ท่านได้พยายามหาความสัมพันธ์อื่นๆ เพื่อที่จะเปลี่ยนค่า N นี้ให้ไปเป็นคุณสมบัติของดินด้านต่างๆ เช่น กําลังความสามารถในการรับแรงเฉือนของดิน เป็นต้น
ในกรณีที่เป็นดินทรายที่มีความละเอียดมาก หรือ ทรายเม็ดป่น ค่า N ที่ได้จะผิดไปเนื่องจากแรงดันน้ำ ทำให้ต้องทำการปรับค่าในกรณีที่นับค่า N ได้มากกว่า 15 ครั้ง ดังนั้น
N’ = 15 + 0.5(N – 15)
ในทางปฎิบัติเรามักจะทำการออกแบบให้ปลายของเสาเข็มนั้นถูกวางอยู่ที่ความลึกของชั้นดินที่มีค่า SPT-N สูงๆ ซึ่งโดยประมาณก็คือมากกว่าหรือเท่ากับ 30 ครั้ง/ฟุต

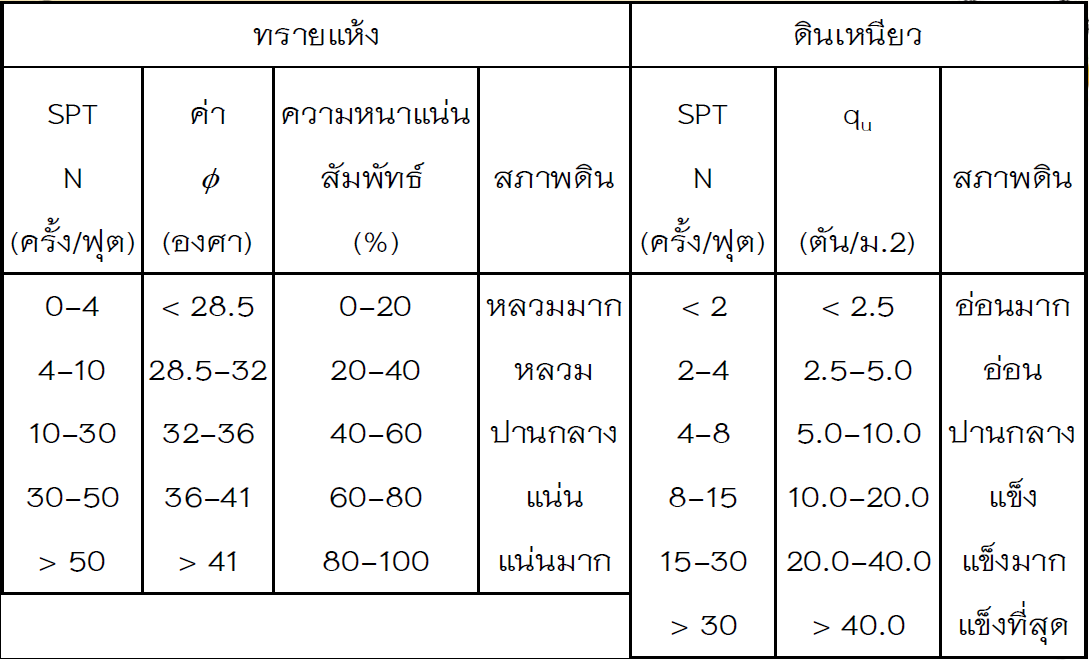

จากรูปที่ 3 จะแสดงตารางค่าความสัมพันธ์ระหว่างค่า SPT-N กับค่า CONSISTENCY และค่า RELATIVE DENSITY ของดินแต่ละประเภทครับ
จากรูปที่ 4 จะแสดงตารางค่าความสัมพันธ์ระหว่างค่า SPT-N กับสภาพความหนาแน่นตัวของดินครับ
ไว้ผมจะมาเล่าให้เพื่อนๆ ได้ทราบ และ รู้จักถึงค่า PARAMETER ที่สำคัญของ ดินทราย (COHESIONLESS SOIL) อีกค่าหนึ่ง ซึ่งก็คือค่ามุมของแรงเสียดทานภายใน (ANGLE OF INTERNAL FRICTION, Ø) กันต่อในวันพรู่งนี้นะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย จนกว่าจะพบกันใหม่นะครับ
