วิธีในการแก้ไขงานวิศวกรรมฐานราก
กรณีปัญหามีอยู่ว่า หากทำการตอกเสาเข็มในฐานรากที่ใช้เสาเข็มจำนวน 2 ต้น (F2) แล้วเสาเข็มต้นใดต้นหนึ่งเกิดเสียหายไป จะทำการแก้ไขโดยการหมุนฐานรากในระนาบ 90 องศา ได้เลยหรือไม่ครับ ?
ผมขอตอบแบบนี้นะครับ คือ ได้ และ ไม่ได้ ครับ
งง มั้ยครับว่าเหตุใดผมจึงตอบเช่นนี้ ? วันนี้เราจะมาหาคำตอบด้วยกันนะครับ
ที่ผมตอบว่า ได้ นั่นหมายความว่ากรณีนี้ทางผู้ออกแบบได้ทำการกำหนดให้ฐานรากต้นนั้นมีพฤติกรรมเป็นแบบ ยึดหมุน (PINNED)

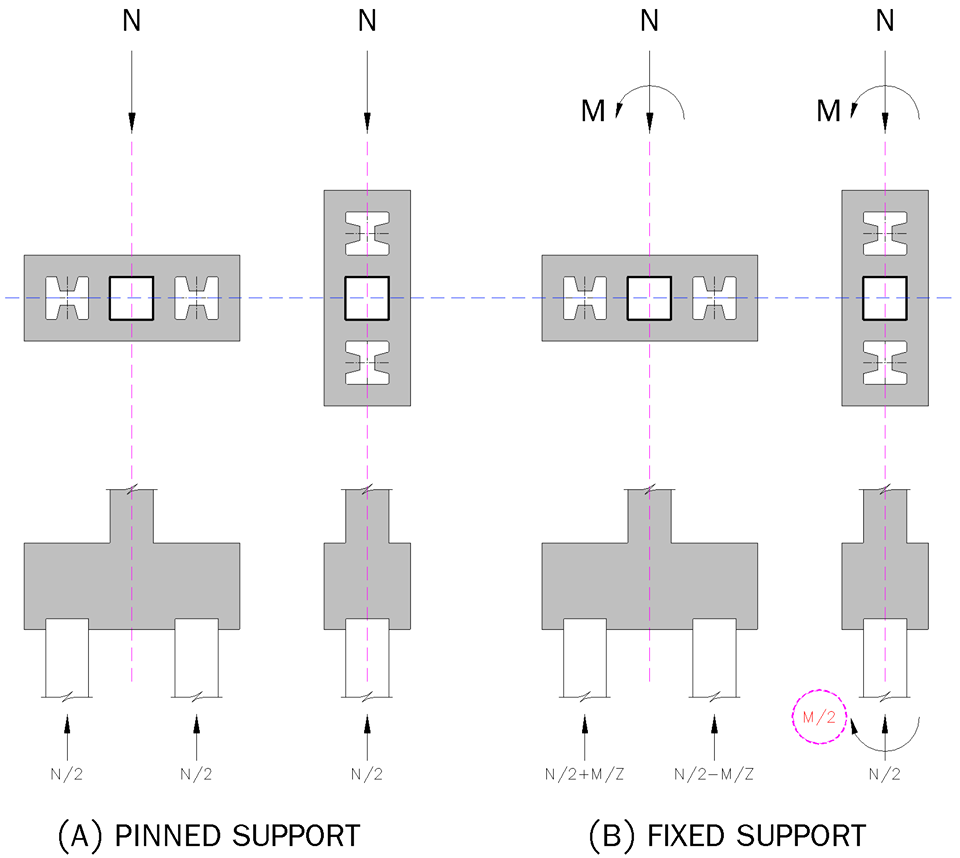

ดูรูป (A) ประกอบนะครับ จะเห็นได้ว่าสำหรับกรณีๆ นี้หากว่าเราทำการหมุนฐานรากไปในระนาบ 90 องศา การรับกำลังของเสาเข็มและเสถียรภาพของฐานรากของเราจะยังคงเดิมไม่เปลี่ยนแปลงไป เพราะ เสาเข็มยังคงรับเฉพาะแค่ แรงในแนวดิ่ง N เท่านั้นครับ
ส่วนสาเหตุที่ผมตอบว่า ไม่ได้ นั่นหมายความว่ากรณีนี้ทางผู้ออกแบบไม่ได้ทำการกำหนดให้ฐานรากต้นนั้นมีพฤติกรรมเป็นแบบ ยึดหมุน (PINNED) แต่ ได้ทำการกำหนดให้ฐานรากต้นนั้นมีพฤติกรรมเป็นแบบ ยึดแน่น (FIXED) นั่นเองครับ
ดูรูป (B) ประกอบนะครับ จะเห็นได้ว่าสำหรับกรณีๆ นี้หากว่าเราทำการหมุนฐานรากไปในระนาบ 90 องศา การรับกำลังของเสาเข็มและเสถียรภาพของฐานรากของเราจะเปลี่ยนแปลงไปในทันที เพราะ หากเป็นรูปก่อนการหมุนฐานรากเสาเข็มยังคงรับเฉพาะแค่ แรงในแนวดิ่ง N เท่านั้น แต่ พอหมุนไปแล้วเสาเข็มจะไม่ได้ทำหน้าที่รับเฉพาะแค่ แรงในแนวดิ่ง N เท่านั้น แต่ เพื่อเป็นการรักษาเสถียรภาพของระบบโครงสร้างตามเดิมเอาไว้นั่นแสดงว่าตัวเสาเข็มแต่ละต้นจะต้องรับ M เพิ่มเติมขึ้นมาด้วยนั่นเองนะครับ
ดังนั้นทางที่ดีที่สุดหากเราต้องไปประสบพบเจอกับปัญหาแบบนี้เข้าจริงๆ ผมก็ขอให้คำแนะนำว่า ให้เราทำการนำเสนอวิธีในการแก้ไขต่างๆ ที่มีความเป็นไปได้เป็นข้อๆ ไปยังผู้ออกแบบจะดีที่สุดนะครับ เพราะ ทางผู้ออกแบบจะเป็นเพียงผู้เดียวที่จะทราบดีว่าพฤติกรรมของโครงสร้างที่ได้ทำการจำลองไว้แต่แรกเริ่มนั้นเป็นเช่นไร และ หากจะทำการแก้ไข เพื่อให้ ประสิทธิภาพ และ เสถียรภาพ ของโครงสร้างนั้นไม่เปลี่ยนแปลงไปจากที่ได้ทำการออกแบบไว้แต่เดิม หรือ หากจะเปลี่ยนไปก็เปลี่ยนไปน้อยมากๆ จนไม่เกิดผลใดๆ ต่อตัวโครงสร้างนะครับ
สาเหตุที่ผมนำเรื่องๆ นี้มาอธิบายกับเพื่อนๆ เพราะ นอกจากเรื่องๆ นี้จะมีความเกี่ยวข้องกับการตัดสินใจของวิศวกรผู้ควบคุมงาน ที่ผลของการตัดสินใจจะส่งผลต่อความปลอดภัยในการก่อสร้างแล้ว ยังมีเรื่องจรรยาบรรณทางด้านวิชาชีพเข้ามาเกี่ยวเนื่องด้วยนั่นเองนะครับ ผมก็อยากที่จะขอให้พวกเราทุกๆ คนนั้นระมัดระวังในประเด็นๆ นี้กันให้ดีๆ ด้วยก็แล้วกันนะครับ
หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ref : https://www.facebook.com/bhumisiam/posts/1551638111548975
