สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
พบกันอีกเช่นเคยในวันบ่ายจันทร์แบบนี้โดยที่หัวข้อในวันนี้ผมจะมาเฉลยคำตอบในการสอบใบประกอบวิชาชีพในระดับภาคีวิศวกรที่ดำเนินการภายใต้การกำกับดูแลของสภาวิศวกรนะครับ
ในวันนี้จะเป็นข้อสอบในวิชา THEORY OF STRUCTURES นะครับ โดยที่ข้อสอบข้อนี้มีรายละเอียดของถามว่า
ข้อที่ 73

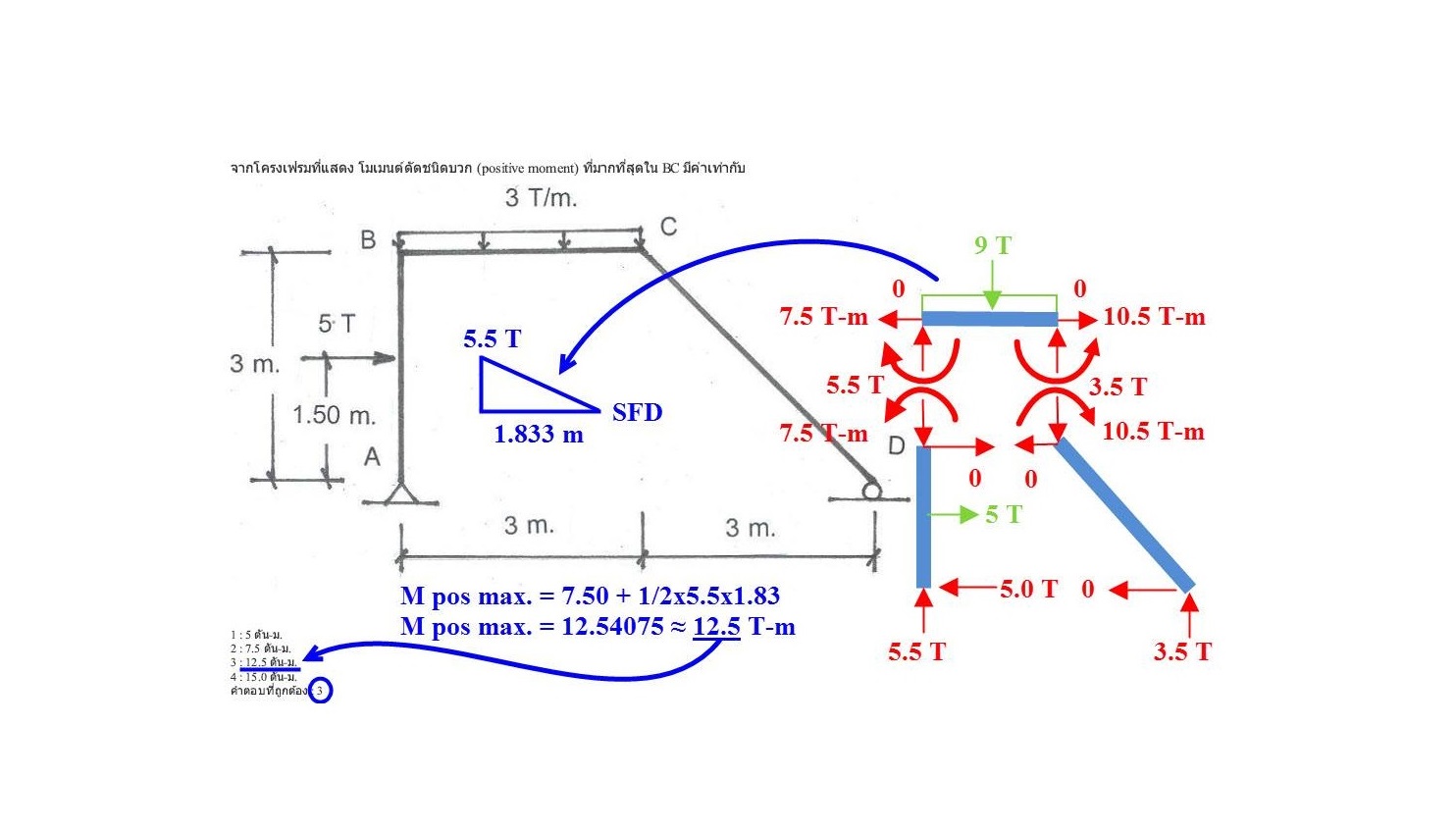

จากโครงเฟรมที่แสดง โมเมนต์ดัดชนิดบวก (POSITIVE MOMENT) ที่มากที่สุดใน BC มีค่าเท่ากับ
เฉลย
เนื่องจากปัญหาในข้อนี้จะสัมพันธ์กันกับปัญหาข้อที่ 71 และ 72 ที่ผมได้เฉลยไปแล้วเมื่อ 1 และ 2 สัปดาห์ก่อน ดังนั้นวันนี้ผมจะขออนุญาตเท้าความไปถึงข้อมูลที่เราได้จากเมื่อสัปดาห์ที่แล้วนั่นก็คือ ค่าแรงปฏิกิริยาที่จุดรองรับ A และ D ซึ่งจะมีค่าเท่ากับ
H@A = 5.00 TONS
V@A = 5.50 TONS
V@D = 3.50 TONS
โดยหากเราทำการสังเกตดีๆ จะพบว่าในโครงข้อแข็งชุดนี้นอกเหนือไปจากแรงในแนวดิ่งในชิ้นส่วน BC และแรงในแนวราบที่ชิ้นส่วน AB แล้วจะเห็นได้ว่าไม่มีแรงกระทำในแนวดิ่งและแนวราบอื่นๆ อีกเลย ซึ่งนั่นก็แสดงว่าเราจะสามารถทำการเขียนแผนภาพอิสระของแรงภายในชิ้นส่วน AB และ BC ออกมาได้ไม่ยากเลยนะครับ
สำหรับการแก้ปัญหาข้อนี้เราจำเป็นที่จะต้องทำการคำนวณหาค่าโมเมนต์ดัดภายในที่จุดต่อ B และ C ซึ่งก็สามารถคำนวณได้ง่ายๆ จากการอาศัยสมการสมดุลเพื่อหาผลรวมของค่าโมเมนต์ ณ จุดต่อต่างๆ นั้นต้องมีค่าเท่ากับ ศูนย์ ซึ่งผมคำนวณแล้วและเขียนอยู่ในรูปข้างๆ ให้เพื่อนๆ ได้ดูแล้วนะครับ
ดังนั้นจากปัญหาข้อที่แล้วซึ่งเราได้ทำการเขียนค่าแผนภูมิแรงเฉือนเอาไว้แล้วว่าที่ตำแหน่ง B ค่าแรงเฉือนสูงสุดซึ่งจะมีค่าเท่ากับ 5.50 TONS และเราก็จะสามารถทำการคำนวณหาความกว้างของฐานของสามเหลี่ยนในแผนภาพแรงเฉือนได้จาก
X = MAX. SHEAR / DISTRIBURED LOAD
X = 5.50 / 3
X = 1.833 m
พอเราความกว้างของฐานของรูปสามเหลี่ยมแบบนี้แล้วเราก็สามารถที่จะทำการคำนวณหาค่า POSITIVE MOMENT ออกมาได้เลย เพราะ เราทราบดีว่า ที่ค่าซึ่งค่า SHEAR นั้นเท่ากับ ศูนย์ ค่าโมเมนต์ดัดก็จะมีค่าสูงสุดด้วย ซึ่งก็จะมีค่าเท่ากับ
M POS. MAX. = 7.50 + 1/2×5.5×1.833
M POS. MAX. = 7.50 + 5.54075
M POS. MAX. = 12.54075
M POS. MAX. ≈ 12.50 TONS-M
ดังนั้นคำตอบในข้อนี้ คือ ข้อที่ 3 เท่ากับ 12.50 TONS-M นั่นเองนะครับ
ข้อคิดท้ายเฉลย
ข้อสอบข้อนี้มีความต้องการที่จะทดสอบดูว่า วิศวกร ที่เป็นผู้มาทำข้อสอบข้อนี้จะมี ไหวพริบ และ ความรู้ เกี่ยวกับ ระบบของโครงสร้างโครงข้อแข็ง มาก หรือ น้อย เพียงใดนะครับ
ข้อแนะนำท้ายเฉลย
หากผมจะให้คำแนะนำในการทำข้อสอบข้อนี้ ผมคิดว่าน้องๆ ไม่ควรที่จะเสียเวลาสำหรับคำถามข้อนี้มากกว่า 5 นาทีนะครับ มิเช่นนั้นอาจจะทำข้อสอบโดยรวมทั้งหมดไม่ทันได้นะครับ
ยังไงผมก็ขอเป็นกำลังใจให้น้องๆ วิศวกรทุกๆ คนที่กำลังเตรียมตัวที่จะสอบใบประกอบวิชาชีพทุกๆ คนด้วยนะครับ และ หากน้องๆ ท่านใดมีคำถามเกี่ยวกับข้อสอบใบประกอบวิชาชีพที่อาจจะยัง ติดขัด หรือ อาจจะไม่ทราบถึงหลักในการคำนวณ ผมก็ขอรบกวนให้ทำการแจ้งเข้ามาที่เพจได้เลยนะครับ ผมจะค่อยๆ ทำการทยอยนำมาเฉลยและตอบให้แก่น้องๆ ทุกๆ คนต่อไปครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ADMIN JAMES DEAN
