เสาเข็มสปันไมโครไพล์ (SPUN MICRO PILE)
Spun Micropile เสาเข็มสปันไมโครไพล์ มาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562 และมาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549 เป็นเสาเข็มสำหรับติดตั้ง ต่อเติมอาคาร บ้านเรือน โรงงาน... เพราะสามารถตอกในที่จำกัด เช่น พื้นที่แคบ พื้นเพดานต่ำ ตอกใกล้กระจก เสาเข็มมีความยาวต่อท่อน 1.5 เมตร ซึ่งความยาวนี้สามารถเพิ่มได้โดยการนำเสามาเชื่อมต่อกันโดยใช้วิธีการตอกเสาเข็มชนิดนี้ด้วยปั้นจั่นแบบพิเศษ (Drop Hammer System) และ Bhumisiam เป็นผู้ผลิตพร้อมตอกเสาเข็ม มอก. ขนาด Dia. 21, 25, 30 รายแรก
มาตรฐาน ทีมช่างและเครื่องจักร
- มาตรฐาน การฝึกอบรม ทีมช่าง
- มาตรฐาน เครื่องจักร (ปั้นจั่น) ใบรับรอง ปจ.2
- มาตรฐาน เครนรถบรรทุกขนส่ง ใบรับรอง ปจ.2
- มาตรฐาน ช่างเชื่อม พร้อมใบ Certificate
- มาตรฐาน ผู้ควบคุมปั้นจั่น พร้อมใบ Certificate
- มาตรฐาน ผู้ควบคุมเครนรถบรรทุกขนส่ง พร้อมใบ Certificate
หมายเหตุ: ทีมงานพร้อมเครื่องจักร สามารถเข้างานในพื้นที่ SAFETY 100% ได้
เทคโนโลยีการผลิตด้วยระบบคอมพิวเตอร์
- เทคโนโลยีการผลิต จากประเทศเยอรมัน
- โปรแกรมผสมคอนกรีตเดียวกันกับ SCG-CPAC
- มาตรฐาน Concrete Mix Design โดย SCG
- การชั้งตวง ซีเมนต์ หิน ทราย น้ำ ด้วยระบบคอมพิวเตอร์
มาตรฐาน มอก.
- ใบอนุญาตแสดง เครื่องหมาย มอก. เสาเข็มคอนกรีตเสริมเหล็กหล่อสำเร็จแบบแรงเหวี่ยง (Reinforced Spun Concrete Piles) หรือ เสาเข็มสปันไมโครไพล์ (Spun Micropile)
- มาตรฐานเสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง มอก.397-2562
- มาตรฐานเสาเข็มคอนกรีตเสริมเหล็กอัดแรงหล่อสำเร็จ มอก.396-2549
- การทดสอบวัตถุดิบ หิน ทราย ตามมาตรฐาน SCG
รับรองคุณภาพจาก SCG
- Certificate Endorsed Brand from SCG
- Caculation of Spun Micro Pile from SCG
- Cement Result of Analysis and Testing from SCG
รายแรกในประเทศไทยที่ได้รับ มอก.
Spun Micro Pile Dia. 21, 25, 30 cm.
รายแรกในประเทศไทย ที่นำระบบ Computer
ที่ทันสมัยผลิต เสาเข็ม Spun Micro Pile
รายแรกในประเทศไทย ผู้ผลิต Spun Micro Pile ที่ได้รับ Endorsed Brand จาก SCG
Features
SPECIAL 4U
- ให้คำแนะนำและออกแบบฐานรากฟรี!
- โดยวิศวกรมากประสบการณ์
- ตอบโจทย์งานต่อเติมอย่างครบวงจร
- เพื่อตอบสนองความต้องการของลูกค้า
เสาเข็มคุณภาพ คุณภาพมาตรฐาน มอก.
- ราคาที่เหมาสมกับคุณภาพ
- ตอนกรีตทนน้ำจืด น้ำเค็ม น้ำใต้ดิน
- การรับประกันการทรุดตัว
- ประกันความเสียหายข้างเคียง
หลักสูตรการฝึกอบรมกับทางทีมงาน SCG โดยวิทยากรจากภูมิสยาม
- เราเป็นมากกว่าผู้ผลิตและจัดจำหน่ายเสาเข็มและบริการตอก แต่เราเปิดฝึกอบรม หลักสูตรการตอกเสาเข็มไมโครไพล์ “สร้างมาตราฐานช่างไทย สู่มาตรฐานทางวิศวกรรม”
OEM รับผลิต & ออกแบบ เสาเข็มตามสไตล์ที่ลูกค้าต้องการ
- สร้างผลิตภัณฑ์ภายใต้ชื่อสินค้าของท่าน ด้วยต้นทุนต่ำและคุ้มค่า พร้อมทีมงานวิศวกรตั้งแต่ต้นจนจบด้วยวัตกรรมการผลิตจากเยอรมัน ภายใต้มาตรฐานรับรอง มอก. SCG Endorsed Brand
เสาเข็มกลมแรงเหวี่ยง Dia 21 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 21 cm.
รับน้ำหนักปลอดภัยได้ 20-25 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 18x18 cm.
ความสามารถรับน้ำหนักปลอดภัย 15-20 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 275 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มกลมแรงเหวี่ยง Dia 25 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 25 cm.
รับน้ำหนักปลอดภัยได้ 25-35 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 22x22 cm.
มีความสามารถรับน้ำหนักปลอดภัย 20-25 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 386 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มกลมแรงเหวี่ยง Dia 30 cm.
spun micro pile ขนาดเส้นผ่าศูนย์กลาง 30 cm.
รับน้ำหนักปลอดภัยได้ 30-50 ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้กรรมวิธีแรงเหวี่ยงคอนกรีตในแบบหล่อ
ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
ผู้ผลิตรายแรกที่ได้รับมาตรฐาน มอก.
เสาเข็มรูปตัวไอ 26x26 cm.
มีความสามารถรับน้ำหนักปลอดภัย 30-35 Ton/Pile
เหล็กเสริมตามความยาวขนาด 4 mm ( P.C. WIRE ) จำนวน 6 เส้น
เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile)
I-Shape Micro Pileพื้นที่หน้าตัด 489 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มรูปตัวไอ 18x18 cm.
มีความสามารถรับน้ำหนักปลอดภัย 15 – 20 Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 275 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง (Square Spun Micro Pile)
Size 18x18 , 23x23 cm.
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง 18x18 cm.
square spun micro pile ขนาด 18 x 18 cm.
รับน้ำหนักปลอดภัยได้ 18-22ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีตโดยรอบ
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์

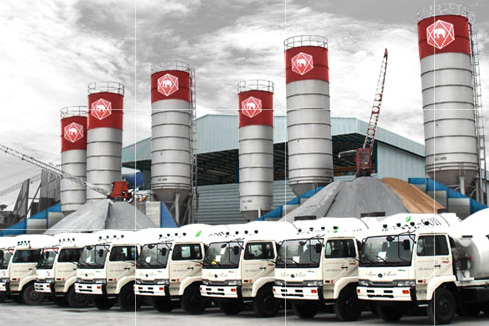

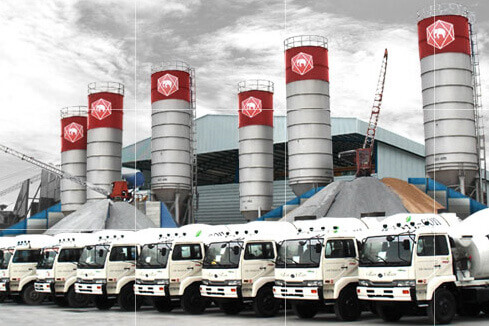

คอนกรีตผสมเสร็จ
จำหน่ายคอนกรีตผสมเสร็จ (Ready-Mix Concrete) ชั้นนำหลายยี่ห้อ
เสาเข็มรูปตัวไอ 22x22 cm.
มีความสามารถรับน้ำหนักปลอดภัย 20 – 25Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 4 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pile พื้นที่หน้าตัด 386 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็มกลมแรงเหวี่ยง (Spun Micro Pile)
Dia 21 , 25 , 30 cm.
เสาเข็มสี่เหลี่ยมแรงเหวี่ยง 23x23cm.
square spun micro pile ขนาด 23 x 23 cm.
รับน้ำหนักปลอดภัยได้ 25-35ตัน
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์

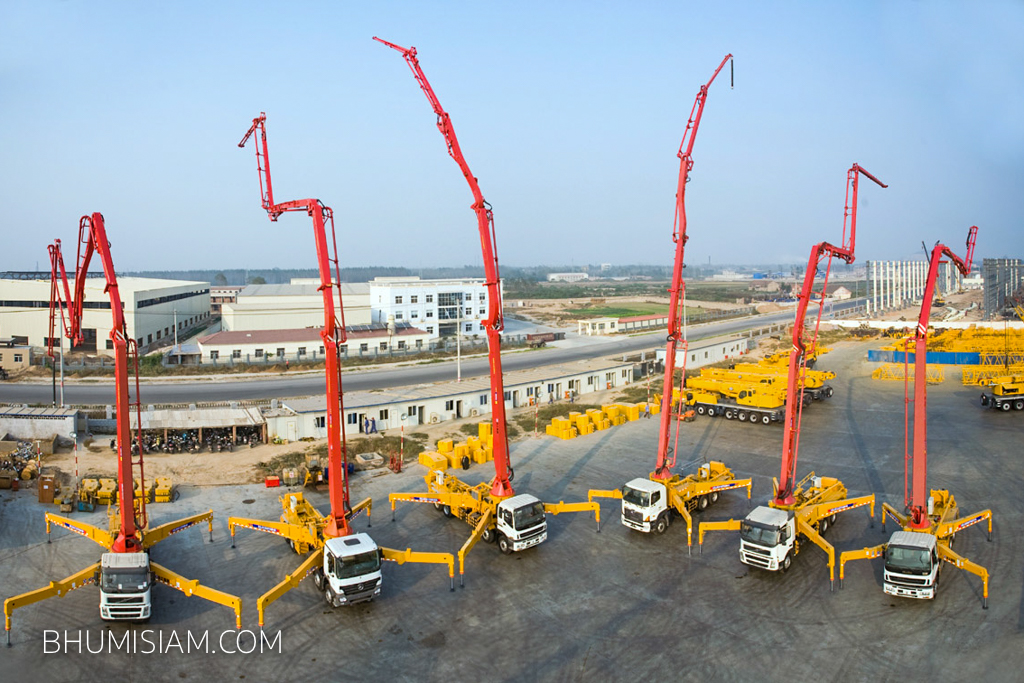

บริการให้เช่ารถปั๊ม
ภูมิสยาม ซัพพลาย บริการให้เช่ารถปั๊มคอนกรีตทุกประเภท ทั่วประเทศไทย
เสาเข็มรูปตัวไอ 26x26 cm.
มีความสามารถรับน้ำหนักปลอดภัย 30 – 35 Ton/Pile
ขนาดเหล็ก Dowel RB9 mm จำนวน 6 เส้น
เป็นเสาเข็มคอนกรีตเสริมเหล็ก RC (Reinforced Concrete Pile)
I-Shape Micro Pileพื้นที่หน้าตัด 489 ตร.ซม.
มีโครงเหล็ก Dowel ฝังอยู่ในเนื้อคอนกรีต
ผลิตโดยใช้ด้วยเครื่องจักรที่ทันสมัย
ผสมคอนกรีตด้วยระบบคอมพิวเตอร์
เสาเข็มมงคลอุดมทรัพย์
เสาเข็ม ไอไมโครไพล์ (I-micropile)
Size 18x18 , 22x22 , 26x26 cm.
Contractor 4 U
ตอบโจทย์งานต่อเติมอย่างครบวงจร
วัสดุก่อสร้าง
ภูมิสยาม ตัวแทนจัดจำหน่ายวัสดุ และอุปกรณ์ ที่ใช้สำหรับงานก่อสร้างทุกชนิด
Product Feature
ตารางแนะนำเสาเข็มสปันไมโครไพล์ Spun Micropile
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่าศูนย์กลาง 21 cm หรือ 8 นิ้ว |
| สามารถรับน้ำหนัก 20 – 25 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 6 ชิ้น เหล็กยืน RB9 จำนวน 6 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่าศูนย์กลาง 25 cm หรือ 10 นิ้ว |
| สามารถรับน้ำหนัก 25 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 8 ชิ้น เหล็กยืน RB9 จำนวน 8 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม กลมแรงเหวี่ยง สปันไมโครไพล์ |
| เส้นผ่านศูนย์กลาง 30 cm หรือ 12 นิ้ว |
| สามารถรับน้ำหนัก 30 – 50 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| คอม้า RB9 จํานวน 10 ชิ้น เหล็กยืน RB9 จำนวน 10 เส้น |
| Spiral ลวดเหล็กรีดเย็น ขนาดเส้นผ่านศูนย์กลาง 4 มิลลิเมตร |
| หัวต่อ (Plate) หนา 6 มิลลิเมตร เหล็กขอบ(Collar) FB2" หนา 6 มิลลิเมตร |
| มี มอก. 397-2562 |
|
เสาเข็ม สี่เหลี่ยมแรงเหวี่ยง สปันไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 18x18 cm หรือ 7 นิ้ว |
| สามารถรับน้ำหนัก 18 – 22 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
| เหล็กเสริมตามยาว(เหล็กยืน) ขนาด 6 มิลลิเมตร จำนวน 4 เส้น |
| เหล็กรีดเย็น ขนาด 4 mm พันรอบเหล็กเสริมตามยาว |
|
|
ตารางแนะนำเสาเข็มสปันไมโครไพล์ Spun Micropile และ ไอไมโครไพล์ i-micropile
|
เสาเข็ม สี่เหลี่ยมแรงเหวี่ยง สปันไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 23x23 cm หรือ 9 นิ้ว |
| สามารถรับน้ำหนัก 25 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามยาว (เหล็กยืน) |
| เหล็กรีดเย็น ขนาด 4 mm พันรอบเหล็กเสริมตามยาว |
| มาตรฐาน โรงงาน |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 18x18 cm หรือ 7 นิ้ว |
| สามารถรับน้ำหนัก 15 – 20 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm. จำนวน 17 ปลอก |
| ตามมาตรฐาน มอก. 396-2549 |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 22x22 cm หรือ 8.7 นิ้ว |
| สามารถรับน้ำหนัก 20 – 25Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm.จำนวน 18 ปลอก |
| ตามมาตรฐาน มอก. 396-2549 |
|
เสาเข็ม รูปตัวไอ ไมโครไพล์ |
| ขนาดหน้าตัดกว้างxยาว 26x26 cm หรือ 10.2 นิ้ว |
| สามารถรับน้ำหนัก 30 – 35 Ton/Pile (การรับน้ำหนักขึ้นอยู่กับ สภาพชั้นดินแต่ละพื้นที่) |
|
เหล็กเสริมตามความยาว เป็นเสาเข็มคอนกรีตอัดแรง PC (Prestressed Concrete Pile) |
| เหล็ก Spiral พันรอบ ขนาด 4 mm. จำนวน 21 ปลอก |
| ตามมาตรฐาน มอก. 396-2549 |
เกี่ยวกับ เสาเข็ม
เสาเข็มสปันไมโครไพล์ คือ
เป็นเสาเข็มแบบกลม และเสาเข็มแบบสี่เหลี่ยม ซึ่งตรงกลางกลวง มีโครงเหล็กฝังอยู่ในเนื้อคอนกรีตโดยรอบ
การเช็ค BLOW COUNT
สามารถทดสอบความสมบูรณ์ของเสาเข็ม การทรุดตัวของเสาเข็ม และการรับน้ำหนักบรรทุก ตามที่วิศวกรได้ออกแบบไว้
การทดสอบค่ายุบตัวของคอนกรีต (SLUMP TEST)
เพื่อตรวจสอบความสามารถเทได้ของคอนกรีต จะช่วยให้ผู้ผลิตคอนกรีตสามารถตรวจสอบและแก้ไขได้

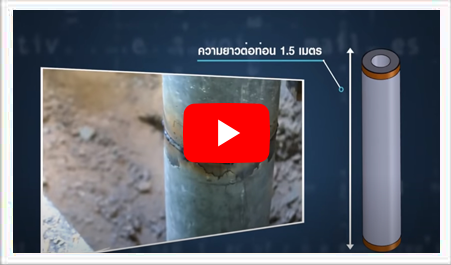

กระบวนการตอกเสาเข็มสปันไมโครไพล์
เสาเข็มแต่ละท่อนมีความยาว 1.5 m สามารถนำมาเชื่อมต่อกันแล้วตอกจนลึกถึงชั้นดินดาน
"Dowel" หรือ "เดือย" คืออะไร
เส้นเหล็กเดือย (Dowel rebar) คือ เส้นเหล็กสำหรับต้านแรงดึง หรือแรงเฉือน หรือแรงเฉือนดึง ที่เกิดขึ้นในชิ้นส่วนคอนกรีต
การเจาะสำรวจดิน (SOIL BORING TEST)
การเจาะสำรวจดินในเบื้องต้น เป็นการเจาะหรือขุดดินเพียงเล็กน้อย เพื่อใช้คำนวณหาการทรุดตัวของสิ่งก่อสร้าง
โครงสร้างเสาเข็มสปันไมโครไพล์
โครงสร้างของเสาเข็มสปันไมโครไพล์ ใช้เหล็กขนาด 9 mm และพันรอบโครงเหล็กแกนหลักด้วยเหล็ก 6 mm มาตรฐาน มอก.
ลักษณะปั้นจั่นสำหรับเสาเข็มสปันไมโครไพล์
ความยาวในแนวราบ 3 m, ความสูง 3 m, ความกว้าง 1 m สามารถทำงานในพื้นที่แคบ
คอนกรีตสำหรับผลิตเสาเข็มสปันไมโครไพล์
เป็นปูนซีเมนต์ปอร์ตแลนด์ประเภท 3 ตามข้อกำหนด มอก. 15-2524/2517
