สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ
หากเพื่อนๆ มีความประสงค์ที่จะทำการออกแบบโครงสร้างคาน คสล แบบหล่อในที่ๆ มีลักษณะเป็นโครงสร้างคานต่อเนื่องแบบ 3 ช่วง ดังรูปๆ นี้ โดยที่กำหนดให้ใช้เหล็กชั้นคุณภาพ SD40 และเพื่อนๆ มีความต้องการที่จะทำการออกแบบและก่อสร้างให้มีความง่ายดายอีกด้วย ดังนั้นเพื่อนๆ จะทำการกำหนดให้ใช้ขนาดของความลึกของโครงสร้างคาน คสล นี้ให้เท่าๆ กันในทุกๆ ช่วง คำถามก็คือ เพื่อนๆ จะทำการกำหนดขนาดของความลึกของเจ้าโครงสร้างคาน คสล แบบหล่อในที่นี้โดยอ้างอิงตามมาตรฐาน ACI และ EIT ให้มีค่าอย่างน้อยเท่ากับเท่าใดดีครับ ?
ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาขนาดความลึกน้อยที่สุดของโครงสร้างคานคอนกรีตเสริมเหล็กแบบหล่อในที่
ADMIN JAMES DEAN
คำตอบ
ก่อนอื่นเรามาจำแนกประเภทลักษณะของ BOUNDARY CONDITIONS และ ลักษณะของความต่อเนื่องของโครงสร้าง จากข้อมูลในตารางเสียก่อน จะได้ตัดข้อที่ไม่เกี่ยวข้องออกไปก่อน โดยเริ่มต้นจากข้อที่ 1 ก่อน นั่นก็คือ SIMPLY PUPPORTED หรือ ลักษณะของจุดรองรับนั้นเป็นจุดรองรับอย่างง่าย ซึ่งโครงสร้างของเราไม่ได้มี BOUNDARY CONDITIONS เป็นแบบนี้ ดังนั้นตัดข้อนี้ทิ้งไปก่อนเลย ต่อมาก็คือ ข้อที่ 2 และ 3 นั่นก็คือ ONE END CONTINUOUS หรือ ลักษณะของของโครงสร้างที่มีความต่อเนื่องเพียง 1 ด้าน และ BOTH END CONTINUOS หรือ ลักษณะของของโครงสร้างที่มีความต่อเนื่องทั้ง 2 ด้าน ซึ่งโครงสร้างของเรานั้นมีลักษณะของความต่อเนื่องของโครงสร้างทั้งสองแบบนี้ ดังนั้นข้อ 2 และ 3 นี้ขอเก็บเอาไว้ก่อนนะ สุดท้าย ข้อที่ 4 นั่นก็คือ CANTILEVER หรือ ลักษณะของโครงสร้างที่เป็นแบบยื่น ซึ่งโครงสร้างของเราไม่ได้มีลักษณะของโครงสร้างเป็นแบบนี้ ดังนั้นตัดข้อนี้ทิ้งไปได้เลย ซึ่งก็จะทำให้เหลือเพียงแค่ข้อ 2 และ 3 เท่านั้นน่ะครับ
เรามาเริ่มต้นที่ข้อ 2 กันก่อน ซึ่งสำหรับข้อนี้จะมีค่าของความยาวช่วงค่าเท่ากับ 6000 มม สำหรับค่าสัมประสิทธิ์ที่จะนำมาใช้ในการหารค่าของความยาวช่วงจะมีค่าเท่ากับ 18.5 และในเมื่อเราใช้งานเป็นเหล็กชั้นคุณภาพ SD40 ดังนั้นเราก็ไม่จำเป็นต้องทำการปรับแก้ค่าใดๆ ดังนั้นขนาดของความลึกของเจ้าโครงสร้างคาน คสล แบบหล่อในที่ช่วงนี้หากอ้างอิงตามมาตรฐาน ACI และ EIT ก็จะมีค่าอย่างน้อยเท่ากับ
Tmin = L / 18.5 = 6000 / 18.5 = 325 mm
Tmin ≈ 350 mm
เรามาต่อกันที่ข้อ 3 เลยนะ ซึ่งสำหรับข้อนี้จะมีค่าของความยาวช่วงค่าเท่ากับ 7000 มม สำหรับค่าสัมประสิทธิ์ที่จะนำมาใช้ในการหารค่าของความยาวช่วงจะมีค่าเท่ากับ 21 และในเมื่อเราใช้งานเป็นเหล็กชั้นคุณภาพ SD40 ดังนั้นเราก็ไม่จำเป็นต้องทำการปรับแก้ค่าใดๆ ดังนั้นขนาดของความลึกของเจ้าโครงสร้างคาน คสล แบบหล่อในที่ช่วงนี้หากอ้างอิงตามมาตรฐาน ACI และ EIT ก็จะมีค่าอย่างน้อยเท่ากับ
Tmin = L / 21 = 7000 / 21 = 334 mm
Tmin ≈ 350 mm

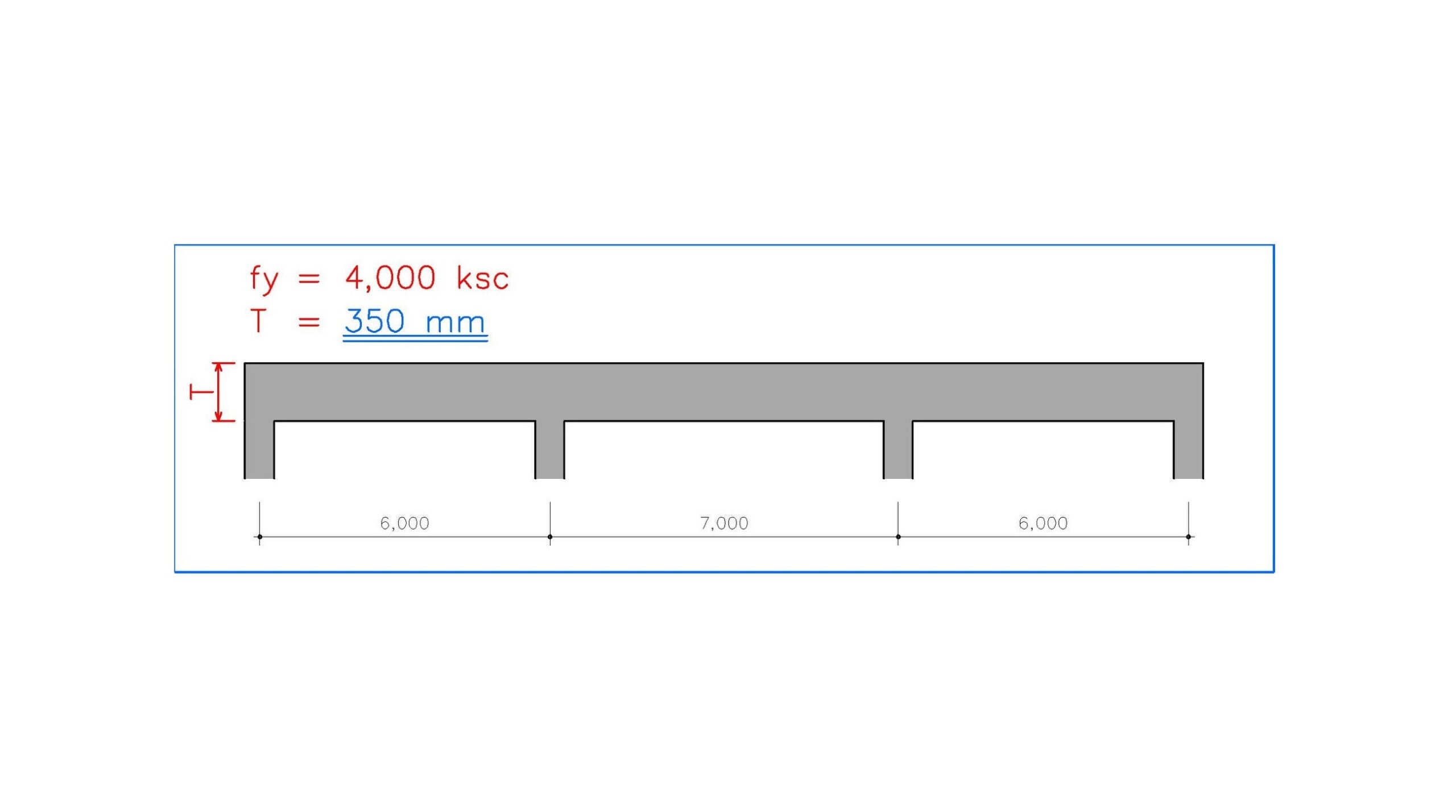

สรุปหากเพื่อนๆ จะทำการออกแบบโดยอ้างอิงตามมาตรฐาน ACI และ EIT จะต้องทำการกำหนดขนาดของความลึกของเจ้าโครงสร้างคาน คสล แบบหล่อในที่นี้โดยให้มีค่าอย่างน้อยเท่ากับ 350 มม นั่นเองครับผม
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาขนาดความลึกน้อยที่สุดของโครงสร้างคานคอนกรีตเสริมเหล็กแบบหล่อในที่
ADMIN JAMES DEAN
