สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
พบกันอีกเช่นเคยในวันบ่ายจันทร์แบบนี้โดยที่หัวข้อในวันนี้ผมจะมาเฉลยคำตอบในการสอบใบประกอบวิชาชีพในระดับภาคีวิศวกรที่ดำเนินการภายใต้การกำกับดูแลของสภาวิศวกรนะครับ
ในวันนี้จะเป็นข้อสอบในวิชา STRUCTURAL STEEL DESIGN นะครับ โดยที่ข้อสอบข้อนี้มีรายละเอียดของถามว่า
ข้อที่ 67

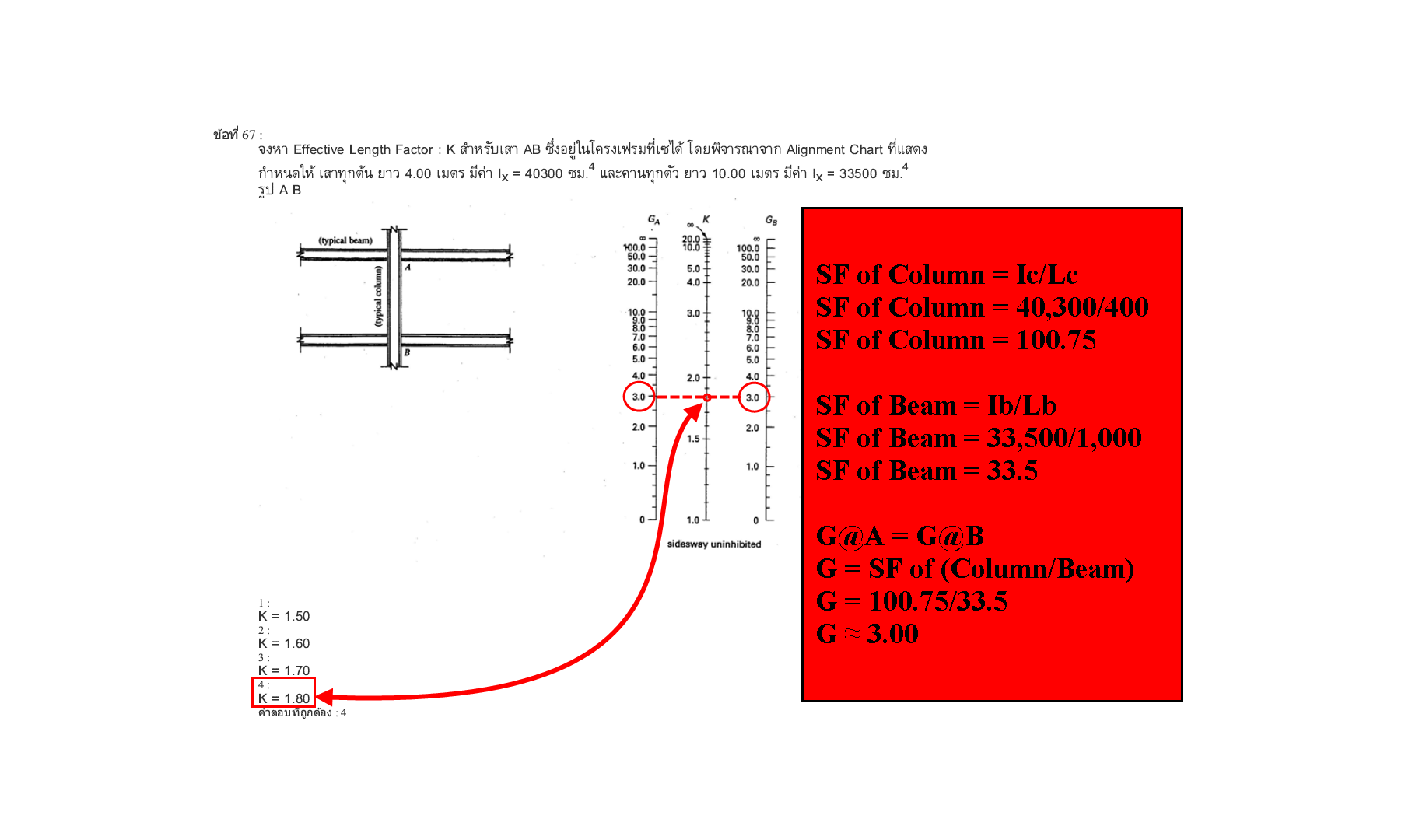

จงหา Effective Length Factor : K สำหรับเสา AB ซึ่งอยู่ในโครงเฟรมที่เซได้ โดยพิจารณาจาก Alignment Chart ที่แสดง กำหนดให้ เสาทุกต้น ยาว 4.00 เมตร มีค่า Ix = 40,300 ซม^(4) และคานทุกตัว ยาว 10.00 เมตร มีค่า Ix = 33,500 ซม^(4)
เฉลย
เทคนิคในการที่เราจะทำการแก้ปัญหาเพื่อหาว่าค่า Effective Length Factor : K สำหรับเสา AB นั้นมีค่าเท่ากับเท่าใดนั้นมีเทคนิคง่ายๆ ดังต่อไปนี้นะครับ
เริ่มต้นเราจะต้องทำการคำนวณหา ค่าอัตราส่วนระหว่างผลรวมของ ตัวคูณความแข็งแกร่ง (STIFFNESS FACTOR) ของเสาต่อคานเสียก่อน ซึ่งปัญหาข้อนี้ได้ทำการกำหนดว่า เสา และ คาน ทุกๆ ตัวนั้นมี ค่าโมเมนต์ความเฉื่อย และ ค่าความยาว ที่เท่าๆ กัน ดังนั้นก็จะทำให้ ค่าอัตราส่วนของคานที่ตำแหน่ง A และ B นั้นมีค่าที่เท่ากันๆ ด้วยนะครับ
ดังนั้นเราอาจที่จะเริ่มต้นทำการคำนวณหา ค่าอัตราส่วนระหว่างผลรวมของ ตัวคูณความแข็งแกร่งของเสา ก่อนนะครับ
ตัวคูณความแข็งแกร่งของเสา = Ic/Lc
ตัวคูณความแข็งแกร่งของเสา = 40,300/(4×100)
ตัวคูณความแข็งแกร่งของเสา = 100.75
ต่อมาคือ เราจะมาทำการคำนวณหา ค่าอัตราส่วนระหว่างผลรวมของ ตัวคูณความแข็งแกร่งของคาน บ้างนะครับ
ตัวคูณความแข็งแกร่งของคาน = Ib/Lb
ตัวคูณความแข็งแกร่งของคาน = 40033,500/(10×100)
ตัวคูณความแข็งแกร่งของคาน = 33.5
ในเมื่อเราทราบว่า ค่าอัตราส่วนของคานที่ตำแหน่ง A และ B นั้นจะมีค่าที่เท่ากันๆ ดังนั้นก็เท่ากับว่าค่าของ G บน Alignment Chart ที่ตำแหน่ง A และ B นั้นก็จะมีค่าที่เท่ากันๆ ด้วย ซึ่งค่า G นั้นจะมีค่าเท่ากับ
G = ตัวคูณความแข็งแกร่งของ (เสา / คาน)
G = 100.75 / 33.5
G = 3.01
G ≈ 3.00
เมื่อนำค่า G ที่ตำแหน่ง A และ B ไปทำการพล็อตบน Alignment Chart ก็จะทำให้เราสามารถที่จะทราบได้ว่าค่า Effective Length Factor : K สำหรับเสา AB นั้นจะมีค่าเท่ากับ 1.80
ดังนั้นคำตอบในข้อนี้ คือ ข้อที่ 4 นั่นเองครับ
ข้อคิดท้ายเฉลย
ข้อสอบข้อนี้มีความต้องการที่จะทดสอบดูว่า วิศวกร ที่เป็นผู้มาทำข้อสอบข้อนี้จะมี ไหวพริบ และ พื้นฐานความรู้ เกี่ยวกับ การออกแบบหน้าตัดโครงสร้างเหล็กที่ต้องทำหน้าที่รับแรงอัด มาก หรือ น้อย เพียงใดนะครับ
ข้อแนะนำท้ายเฉลย
หากผมจะให้คำแนะนำในการทำข้อสอบข้อนี้ ผมคิดว่าน้องๆ ไม่ควรที่จะเสียเวลาสำหรับคำถามข้อนี้มากกว่า 5 นาทีนะครับ มิเช่นนั้นอาจจะทำข้อสอบโดยรวมทั้งหมดไม่ทันได้นะครับ
ยังไงผมก็ขอเป็นกำลังใจให้น้องๆ วิศวกรทุกๆ คนที่กำลังเตรียมตัวที่จะสอบใบประกอบวิชาชีพทุกๆ คนด้วยนะครับ และ หากน้องๆ ท่านใดมีคำถามเกี่ยวกับข้อสอบใบประกอบวิชาชีพที่อาจจะยัง ติดขัด หรือ อาจจะไม่ทราบถึงหลักในการคำนวณ ผมก็ขอรบกวนให้ทำการแจ้งเข้ามาที่เพจได้เลยนะครับ ผมจะค่อยๆ ทำการทยอยนำมาเฉลยและตอบให้แก่น้องๆ ทุกๆ คนต่อไปครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ADMIN JAMES DEAN
