วิธีในการคำนวณหาค่า LATERAL STIFFNESS ในโครงสร้างเสาเข็ม(โดยการประมาณค่า) กรณีที่ต้องการจะทำการออกแบบงานวิศวกรรมโครงสร้างฐานรากโดยอาศัยเสาเข็มแบบ SOIL SPRING

สวัสดีครับแฟนเพจที่รักทุกๆท่าน

วันนี้ผมจะขออนุญาตมาให้คำแนะนำกับเพื่อนๆ รวมไปถึงน้องวิศวกรท่านหนึ่งที่ได้ฝากคำถามกับผมมาเกี่ยวกับเรื่อง วิธีในการคำนวณหาค่า LATERAL STIFFNESS ในโครงสร้างเสาเข็ม (โดยการประมาณค่า) ในกรณีที่เราต้องการที่จะทำการออกแบบงานวิศวกรรมโครงสร้างฐานรากโดยอาศัยเสาเข็มแบบ SOIL SPRING นะครับ

อย่างที่ผมเคยให้คำแนะนำกับเพื่อนๆ ไปก่อนหน้านี้นะครับว่า ในทางทฤษฎีแล้วในการที่เราจะทำการจำลองให้เสาเข็มนั้นมีค่า LATERAL STIFFNESS สำหรับกรณีที่เราต้องการที่จะทำการออกแบบให้เสาเข็มนั้นมีพฤติกรรมเป็น SOIL SPRING เราจะต้องทำการคำนวณค่า LATERAL STIFFNESS จากสัดส่วนของค่า VERTICAL STIFFNESS นะครับ

สำหรับในกรณีที่เรานั้นไม่มีข้อมูลการทดสอบชั้นดิน (SOIL LABORATORY TEST) ซึ่งนั่นก็แสดงว่าเราก็จะไม่สามารถที่จะทำการคำนวณค่า Kh และ Kv จริงๆ ของดินที่กระทำกับตัวเสาเข็มได้ สำหรับกรณีแบบนี้เราก็อาจจะต้องทำการคำนวณค่า Kv จากการนำค่า นน บรรทุกที่ยอมให้ของเสาเข็ม หาร ด้วยค่าระยะการทรุดตัวที่ยอมให้ของเสาเข็ม จากนั้นก็ทำการตั้งสมมติฐานว่าค่า Kh นั้นมีค่าเท่ากับร้อยละ 10 ของค่า Kv เช่น เสาเข็มมีค่า นน บรรทุกปลอดภัยเท่ากับ 30 ตัน/ต้น ระยะการทรุดตัวที่ยอมให้ของเสาเข็มเท่ากับ 1 ซม หรือ 0.01 ม แสดงว่าค่า Kv = 30/0.01 = 3,000 ตัน/ม ดังนั้นค่า Kh = 0.10×3,000 = 300 ตัน/ม เป็นต้นนะครับ

สาเหตุของการที่ผมให้คำแนะนำกับเพื่อนๆ ไปแบบนี้ก็เป็นเพราะว่าการที่เราทำแบบนี้ค่อนข้างที่จะเป็นการ CONSERVATIVE มากๆ อยู่แล้วนะครับ เพราะ โดยเฉลี่ยแล้วจากการคำนวณทางทฤษฎีนั้นจะพบว่าค่า Kh นั้นจะอยู่ที่ประมาณร้อยละ 50 ถึง 60 ของค่า Kv นะครับ ซึ่งค่าๆ นี้จะสูงกว่าค่าที่ผมได้แนะนำให้แก่เพื่อนๆ ค่อนข้างที่จะมากนะครับ

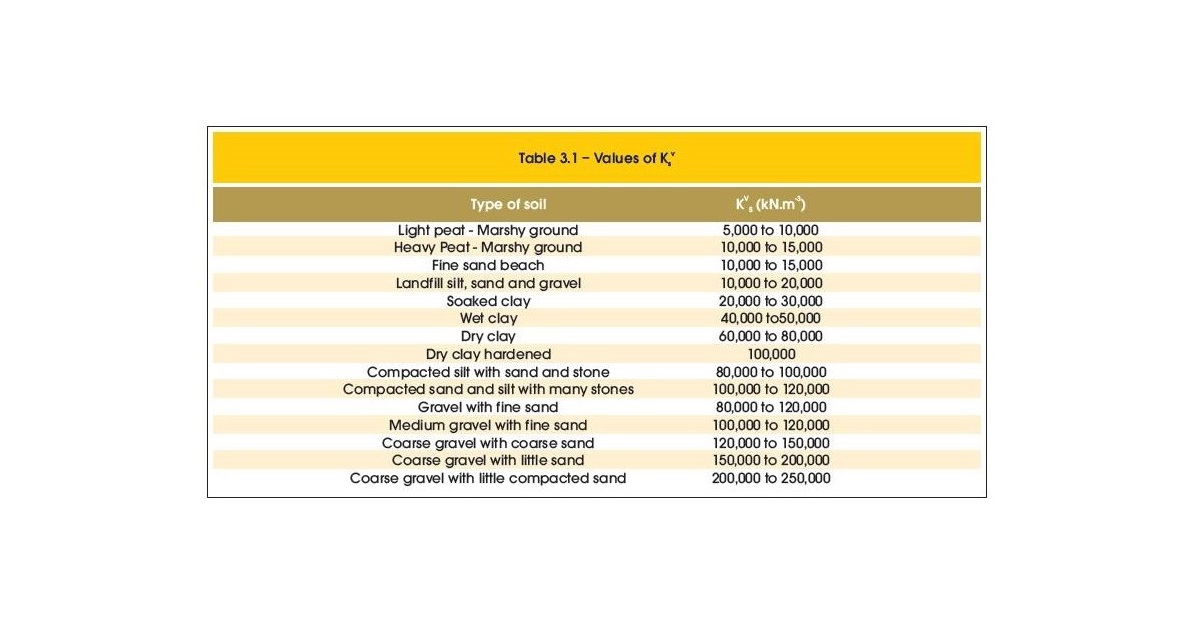

สำหรับในกรณีที่เพื่อนๆ นั้นไม่มีข้อมูลการทดสอบดิน หรือ ไม่ค่อยมั่นใจในคุณสมบัติของตัวดินที่รองรับเสาเข็มสักเท่าใด จะด้วยเหตุผลใดก็แล้วแต่นะครับ ในวันนี้ผมจึงอยากที่จะแนะนำให้เพื่อนๆ ได้ดูลักษณะประเภทของชั้นดินจากตารางที่ผมแนบมาด้วยนี้นะครับ ซึ่งในตารางๆ นี้จะบ่งบอกถึงค่า Kh โดยประมาณที่จะสอดคล้องกันกับลักษณะของชั้นดินที่รองรับตัวโครงสร้างเสาเข็มนั่นเองนะครับ

หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

ADMIN JAMES DEAN
