ความรู้และวิธีในการอ่านข้อมูล ซึ่งจะรวมไปถึงการนำข้อมูลจากผลการทดสอบดินหรือ BORING LOG ไปใช้งาน

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้และวิธีในการอ่านข้อมูล ซึ่งจะรวมไปถึงการนำข้อมูลจากผลการทดสอบดินหรือ BORING LOG ไปใช้งานมาฝากเพื่อนๆ ทุกคนนะครับ

จริงๆ แล้วเนื้อหาของการโพสต์ในวันนี้ยังคงวนเวียนอยู่ในเรื่องเดิมๆ จากเนื้อหาของเมื่อ 2 วัน ก่อนหน้านี้นั่นก็คือ เรื่อง การที่เสาเข็มต้องรับแรงดึง นั่นเองนะครับ



โดยที่ได้มีคำถามเข้ามาจากเพื่อนๆ หลายๆ คนถามกันเข้ามาว่า เสาเข็มรับแรงดึงนั้นพอเข้าใจ แต่ ว่าตัวของ ดิน เองนั้นจะสามารถรับ แรงดึง ที่เกิดขึ้นได้ด้วยหรือ ?



ในเมื่อวันนี้เป็นเนื้อหาการโพสต์ที่ว่าด้วยเรื่องของวิศวกรรมงานดินเป็นหลัก ผมจึงนำเอาคำตอบของคำถามๆ นี้มาแทรกเนื้อหา และ ทำการตอบให้แก่เพื่อนๆ ทุกๆ คนได้รับทราบไปพร้อมๆ กันนะครับ



ใช่ครับ ดิน นั้นสามารถที่จะรับ แรงดึง ได้นะครับ ซึ่งก็จะคล้ายๆ กันกับหลักการทางด้านการคำนวณหาค่าการรับแรงอัดของเสาเข็มทั่วๆ ไปว่า แรงดึง ที่ดินจะสามารถรับได้นี้จะเป็นค่าที่ขึ้นอยู่กับ แรงฝืดที่ผิว หรือ SKIN FRICTION ที่เกิดขึ้นระหว่าง ดิน และ เสาเข็ม เป็นหลักเลย แต่ เนื่องด้วยสมการที่ใช้ในการคำนวณหาค่าทั้งสองนี้จะมีความแตกต่างกัน เลยทำให้บางครั้งค่าความสามารถในการรับ แรงดึง ของเสาเข็มหากทำการเปรียบเทียบกับความสามารถในการรับ แรงอัด ของเสาเข็มนั้นบางครั้งก็จะมีค่า เท่ากัน หรือ บางครั้งก็จะมีค่า มากกว่า ด้วยซ้ำไป !!!



ใช่ครับ เพื่อนๆ ไม่ได้อ่านประโยคข้างต้นผิดไปครับ นั่นเป็นเพราะ สมการในการคำนวณหาค่า แรงดึง ที่ยอมให้ของเสาเข็มนั้นมีค่าเท่ากับ

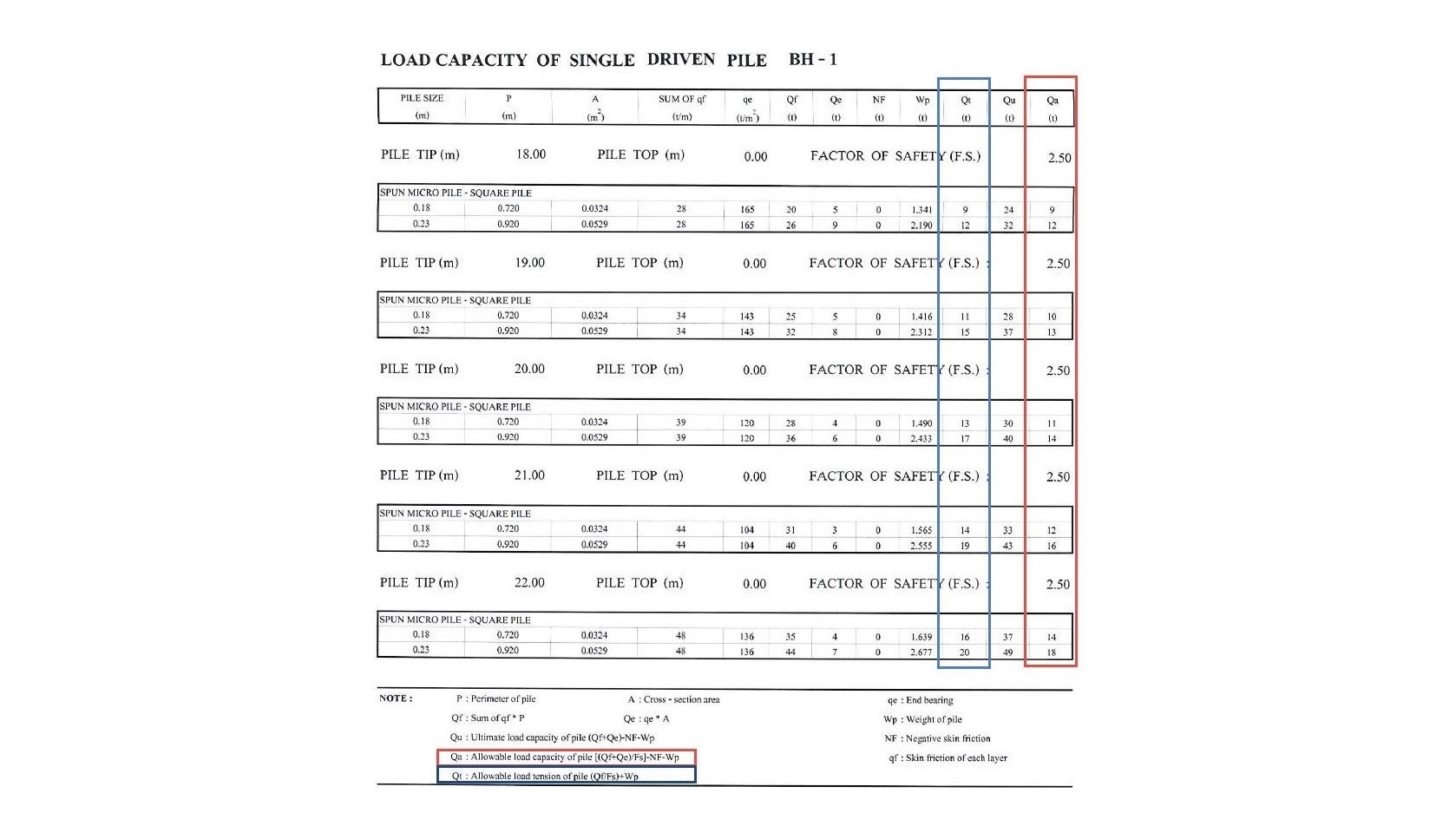

Qt = (Qf/FS) + Wp



ส่วนสมการในการคำนวณหาค่า แรงอัด ที่ยอมให้ของเสาเข็มนั้นจะมีค่าเท่ากับ



Qa = [(Qf + Qe)/FS] – NF – Wp



โดยที่



Qt คือ ค่าแรงดึงที่ยอมให้ของเสาเข็ม



Qa คือ ค่าแรงอัดที่ยอมให้ของเสาเข็ม



Qf คือ ค่าแรงฝืดประลัยที่ผิวของเสาเข็ม



Qe คือ ค่าแรงอัดประลัยที่ปลายของเสาเข็ม



NF คือ ค่าแรงฉุดของเสาเข็ม



Wp คือ ค่าน้ำหนักของตัวเสาเข็ม



FS คือ ค่าสัดส่วนความปลอดภัยที่นำมาใช้ในการคำนวณ



ซึ่งหลักๆ แล้วเราจะพบเห็นได้ว่าในสมการๆ คำนวณหาค่าความสามารถในการรับแรงดึงของเสาเข็มนั้นจะมีทั้งหมดเพียง 2 เทอมหลักๆ และ แต่ละเทอมก็จะทำการบวกกันทั้งหมดเลยนะครับ



ซึ่งจะตรงกันข้ามกับการคำนวณหาค่าความสามารถในการรับแรงอัดของเสาเข็มซึ่งจะมีอยู่ทั้งหมด 4 เทอม ด้วยกันและ บางเทอมเมื่อนำมาคำนวณแล้วยังต้องทำการลบออกด้วยซ้ำไปน่ะครับ



เพราะฉะนั้นประเด็นเรื่อง ดิน นั้นจะสามารถรับแรงดึง ได้ หรือ ไม่ วันนี้ผมคิดว่าผมน่าที่จะตอบได้อย่างชัดเจนและตรงไปตรงมาที่สุดแล้วนะครับว่าเป็นอย่างไรนะครับ



เอาเป็นว่าในโอกาสต่อๆ ไปผมจะขออนุญาตมาทำการขยายความในส่วนๆ นี้ให้ลึกและละเอียดมากยิ่งขึ้นไปอีกก็แล้วกัน และ หากว่ามีเพื่อนๆ ท่านใดที่มีความสนใจในหัวข้อๆ นี้เป็นพิเศษ ก็สามารถที่จะติดตามอ่านบทความนี้ของผมได้ในโอกาสหน้านะครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

#ความรู้เกี่ยวกับการเจาะสำรวจดิน

#ดินมีความสามารถที่จะรับแรงดึงได้หรือไม่?
