การออกแบบวิศวกรรมพลศาสตร์ (STRUCTURAL DYNAMICS ENGINEERING หรือ SDE)

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อ การออกแบบวิศวกรรมพลศาสตร์ (STRUCTURAL DYNAMICS ENGINEERING หรือ SDE) นะครับ

เพื่อนๆ ทราบหรือไม่ครับว่าเวลาที่ผมมักจะพูดถึง การออกแบบฐานรากรองรับเครื่องจักรขนาดใหญ่ (LARGE MACHINE FOUNDATION) ที่มีการสั่นตัวมาก (LARGE VIBRATION AMPLITUDE) ทางผู้ออกแบบเค้ามีวิธีการดูอย่างไรว่าโครงสร้างที่รองรับเครื่องจักรเหล่านี้มีความใช้ได้แล้ว ? สามารถที่จะทำการก่อสร้างเพื่อที่จะใช้เป็นฐานรากเพื่อรองรับเครื่องจักรนั้นๆ ได้แล้ว ?

วันนี้ผมจึงอยากที่จะขออนุญาตมาทำการไขข้อข้องใจในข้อสงสัยประการนี้ให้แก่เพื่อนๆ ทุกๆ คนได้รับทราบไปพร้อมๆ กันนะครับ

ในความเป็นจริงนั้นในการออกแบบฐานรากรองรับเครื่องจักรขนาดใหญ่ที่มีการสั่นตัวมาก ทางผู้ออกแบบไม่สามารถที่จะดูและเปรียบเทียบค่าการเสียรูปที่ยอมให้ (ALLOWABLE DISPLACEMENT) กับค่าการเคลื่อนตัวสูงสุด (MAXIMUM DISPLACEMENT) ในโครงสร้างที่ทำหน้าที่รองรับเครื่องจักรตามหลักการในการออกแบบโครงสร้างแบบสถิตศาสตร์ทั่วๆ ไปได้นะครับ เพราะ ลักษณะของการเสียรูปที่เกิดขึ้นนี้จะเป็นไปในลักษณะที่เป็นแบบพลศาสตร์ พูดง่ายๆ คือตัวฐานรากจะเกิดการเสียรูปไปเสียรูปมาในโหมดของการสั่นไหวตามความถี่ของคลื่นที่เกิดขึ้นจากเครื่องจักรที่ตัวโครงสร้างฐานรากนี้จะรองรับด้วยนั่นเองนะครับ

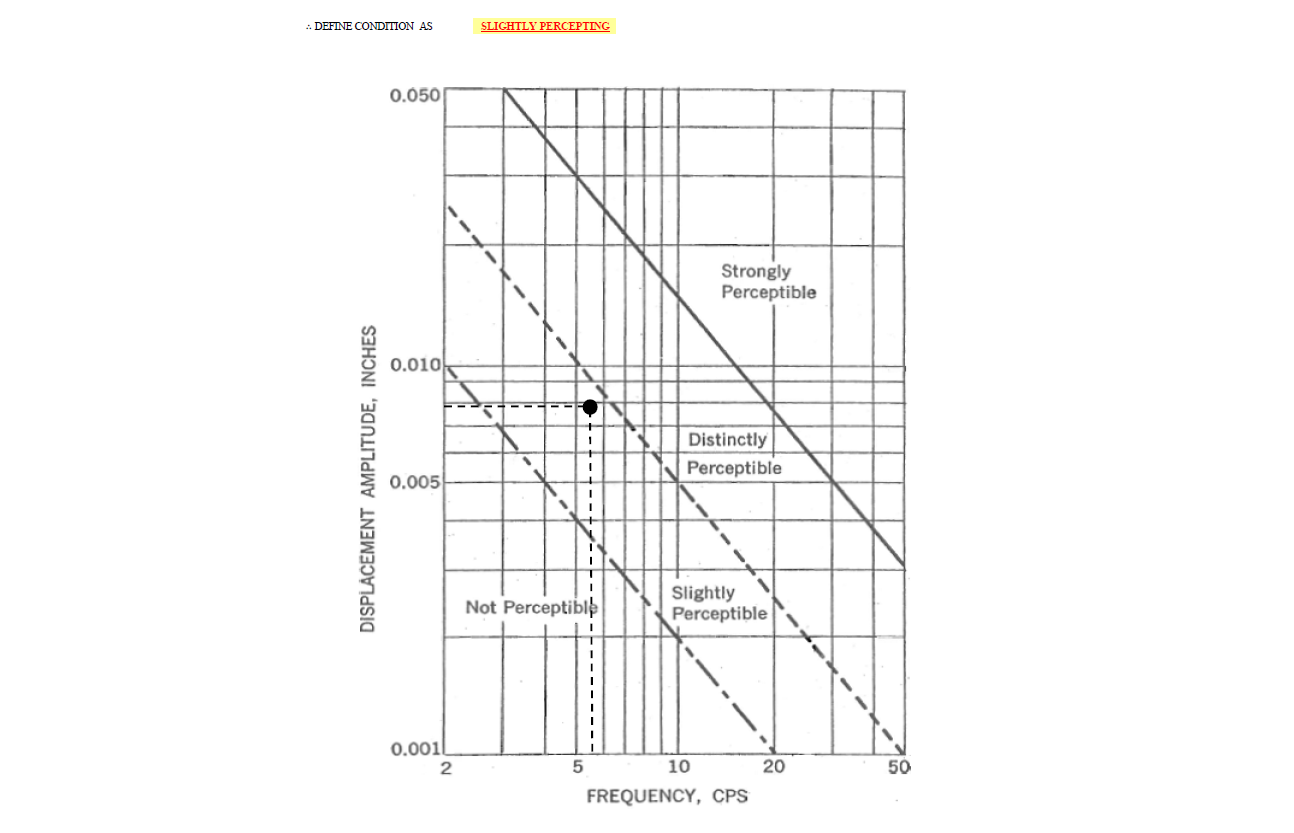

ดังนั้นในชั้นตอนนี้เราจำเป็นที่จะต้องนำหลักการทางด้านพลศาสตร์ของโครงสร้างมาใช้ประเมินและวิเคราะห์มาใช้แล้ว ซึ่งจริงๆ ก็มีอยู่ด้วยกันหลายวิธีนะครับ แต่ วิธีการที่ผมจะนำมาแนะนำกับเพื่อนๆ ในวันนี้จะเป็นวิธีการหนึ่งที่เรานิยมนำมาใช้กัน นั่นก็คือ แผนภูมิภาพที่แสดงถึงระดับของการยอมรับได้และความรู้สึก หรือ PERCEPTION GRAPH (เพื่อนดูรูปประกอบได้นะครับ)

แผนภูมิอันนี้ถูกสร้างขึ้นตามหลักการของทางด้านพลศาสตร์ของโครงสร้าง โดยร่วมกันกับการเก็บข้อมูลเชิงสถิติจากคนที่ต้องทำงานอยู่กับโครงสร้างที่จะต้องทำหน้าที่ในการต้านทานการเคลื่อนตัวแบบพลศาสตร์ชนิดต่างๆ อยู่ตลอดเวลา เช่น เครื่องจักรหนัก สะพาน ทางเดินลอย เป็นต้น

หลักการง่ายๆ ในการใช้งานแผนภูมินี้คือ เราจะต้องทำการคำนวณเสียก่อนนะครับว่าโครงสร้างของเรานั้นมีค่าความถี่ตามธรรมชาติของการสั่นตัวเท่ากับเท่าใด (FREQUENCY) จากนั้นก็ต้องทำการวิเคราะห์โครงสร้างด้วยวิธีพลศาสตร์ตามกรณีของ นน บรรทุกแบบพลศาสตร์ในรูปแบบต่างๆ (DYNAMIC LOAD CASE) เพื่อที่ดูว่าโครงสร้างของเรานั้นมีปริมาณค่าการเสียรูปเชิงพลศาสตร์มากที่สุด (DISPLACEMENT AMPLITUDE) เท่ากับเท่าใด

เมื่อนำค่าความถี่ตามธรรมชาติของการสั่นตัวมาพล็อตทางแกน X และนำปริมาณค่าการเสียรูปเชิงพลศาสตร์มากที่สุดมาพล็อตทางแกน Y เราจะลากเส้นตัดทั้ง 2 แกนเพื่อที่จะดูว่าตำแหน่งของเส้นตัดนี้จะตกอยู่ในบริเวณ ZONE ใด โดยที่ในแผนภูมินี้จะแบ่ง ZONE ออกเป็นช่วงๆ ตามระดับของความรู้สึก (PERCEPTION) ซึ่งในที่สุดก็จะสามารถบอกให้เราทราบได้นะครับว่าโครงสร้างของเรานั้นมีระดับของความเหมาะสมที่จะนำไปใช้งานมากหรือน้อยเพียงใดนะครับ

เป็นยังไงบ้างครับ ? หวังว่าในวันนี้เพื่อนๆ น่าที่จะพอเข้าใจถึงหลักในการการออกแบบโครงสร้างเชิงพลศาสตร์กันไปพอสังเขปกันแล้วใช่มั้ยครับ ?

เอาเป็นว่าในโอกาสต่อๆ ไปผมจะขออนุญาตนำรายการคำนวณทางด้านพลศาสตร์โครงสร้างมาฝากแก่เพื่อนๆ ก็แล้วกัน หากเพื่อนๆ ท่านใดสนใจก็สามารถที่จะติดตามกันได้นะครับ

หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

ADMIN JAMES DEAN
