หลักในการวิเคราะห์โครงสร้างคานรับแรงดัดที่ต้องรับแรงกระทำชนิดแผ่กระจายตัวแบบสม่ำเสมอ (DISTRIBUTED LOAD)

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อ การคำนวณทางด้านกลศาสตร์โครงสร้าง (STRUCTURAL MECHANICS COMPUTATION หรือ SMC) นะครับ

อย่างที่ผมเรียนเพื่อนๆ ไปเมื่อวานว่า วันนี้ผมจะขออนุญาตมาทำการยก ตย พร้อมกับอธิบายหลักในการวิเคราะห์โครงสร้างคานรับแรงดัดที่ต้องรับแรงกระทำชนิดแผ่กระจายตัวแบบสม่ำเสมอ (DISTRIBUTED LOAD) ในรูปแบบที่มีความแตกต่างกันทั้ง 3 รูปแบบให้แก่เพื่อนๆ ทุกๆ คนได้รับทราบกันนะครับ

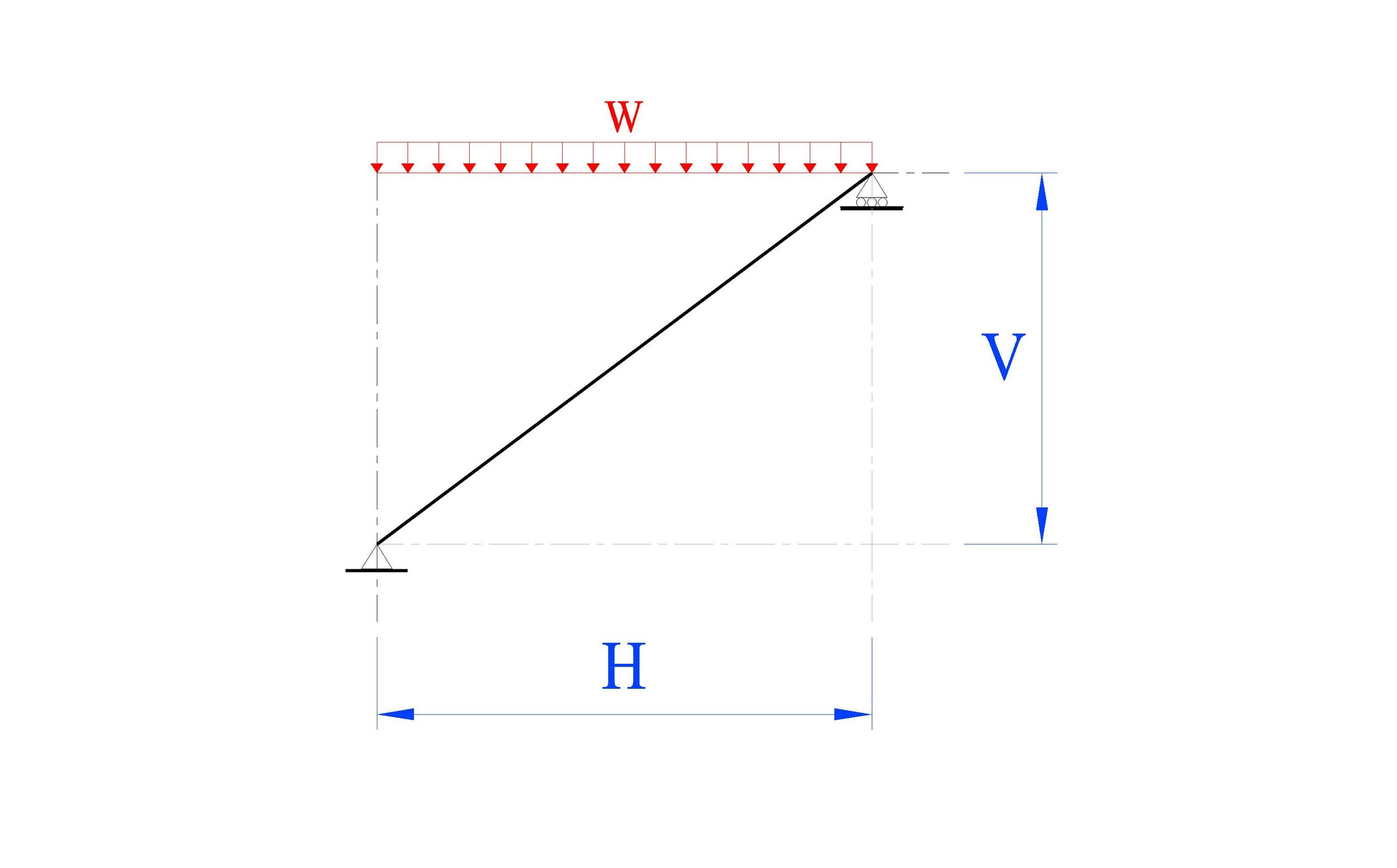

วันนี้เรามาเริ่มต้นรูปทางด้านซ้ายมือสุดกันก่อนนะครับ นน ในรูปแบบๆ นี้จะเป็น นน ที่เกิดขึ้นใน แนวดิ่ง แต่ ไม่ได้เกิดจากการถ่าย นน มาลงบนโครงสร้างคานรับแรงดัดโดยตรงนั่นเองนะครับ เช่น นน ของโครงสร้างส่วนอื่นๆ หรือ นน ของงานระบบอื่นๆ ที่ถ่าย นน มาลงยังคานชุดนี้ทางอ้อม เป็นต้นครับ

ก่อนการวิเคราะห์โครงสร้างเราจะสามารถทำการตรวจสอบได้ว่าคานชนิดนี้มีค่า PARAMETER ที่เราทราบค่าอยู่ทั้งหมด 3 ค่า คือ

EQ.EQ. (EQUILOIBRIUM EQUATION) = 3 EQUATIONS
C (INTERNAL HINGES) = 0 Nos.

ดังนั้นคานๆ นี้จะมีค่า PARAMETER ที่เราทราบค่าอยู่ทั้งหมด 3 ค่า คือ

EQ.EQ + C = 3

และคานๆ นี้ก็จะมีค่า UNKOWN อยู่ทั้งหมด 3 ค่าด้วยกัน คือ

R (REACTIONS) = 3

ดังนั้นในเมื่อค่า PARAMETER ที่เรา ทราบค่า นั้นเท่ากันกับตัว UNKOWN ที่ ไม่ทราบค่า ก็ถือได้ว่าโครงสร้างๆ นี้เป็นโครงสร้างคานที่มีสภาพอย่างง่าย เราจึงสามารถที่จะทำการวิเคราะห์โครงสร้างได้ด้วยหลักการทางด้านสถิตศาสตร์ (STATICALLY DETERMINATE BEAM) และยังถือว่าคานๆ นี้มีเสถียรภาพ (STABILE) ต่อการรับ นน ที่ดีเพียงพออีกด้วย

ดังนั้นการวิเคราะห์โครงสร้างคานดังรูปๆ นี้จะสามารถอาศัยสมการสมดุล (EQUILIBRIUM EQUATIONS) ทั้ง 3 ได้ คือ สมการสมดุลสำหรับโมเมนต์ (EQUILIBRIUM EQUATIONS OF MOMENTUM FORCES) สมการสมดุลสำหรับแรงกระทำในแนวดิ่ง (EQUILIBRIUM EQUATIONS OF VERTICAL FORCES) สมการสมดุลสำหรับแรงกระทำในแนวราบ (EQUILIBRIUM EQUATIONS OF HORIZONTAL FORCES) นะครับ

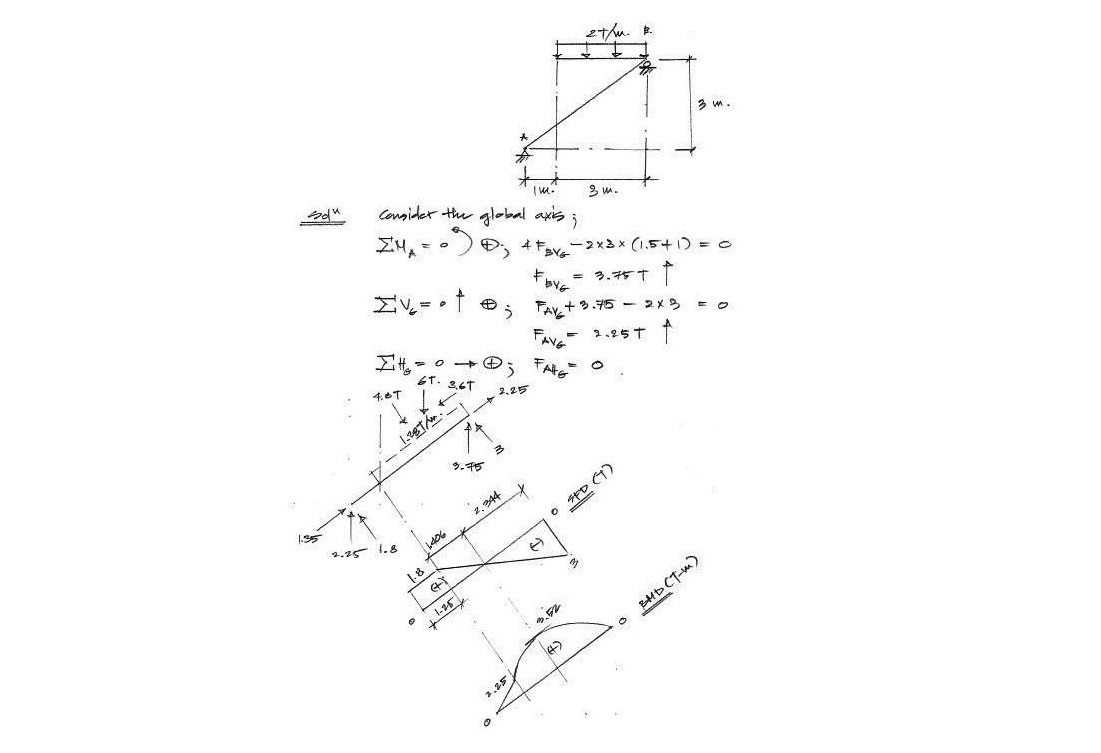

โดยหัวใจสำคัญอยู่ที่การพิจารณาในระนาบหลัก (GLOBAL AXIS) ของโครงสร้างทั้งระบบ ดังนั้นจะพบว่าค่าแรงปฏิกิริยายาที่จุดรองรับต่างๆ นั้นจะสามารถคำนวณออกมาได้อย่างตรงไปตรงมาเลยนะครับ

เราจะพบว่าค่าแรงปฏิกิริยาในแนวราบที่จุดรองรับ A นั้นจะมีค่าเท่ากับ 0 เป็นเพราะว่าในโครงสร้างของเรานั้นไม่มีแรงในแนวราบเลย แต่ หากมาดูแรงภายในของโครงสร้างจะพบว่าในคานๆ นี้มีแรงตามแนวแกนด้วย ซึ่งแรงตามแนวแกนนี้เกิดจากการแตกแรงของค่าแรงปฏิกิริยา ณ จุดรองรับ ซึ่งสุดท้ายแล้วก็จะทำให้เกิดสภาวะสมดุลในโครงสร้างนั่นเองครับ

สุดท้ายพอทำการวิเคราะห์หาค่าแรงปฏิกิริยา ณ จุดรองรับ และ หาค่าแรงภายในต่างๆ ได้หมดแล้ว ต่อไปเราก็จะสามารถนำค่าแรงข้างต้นเหล่านี้ไปทำการเขียนแผนภาพแรงเฉือน (SHEAR FORCE DIAGRAM) และแผนภาพแรงดัด (BENDING MOMENT DIAGRAM) ได้ในที่สุดครับ

วันพรุ่งนี้ผมจะขออนุญาตมาทำการยก ตย พร้อมกับอธิบายหลักในการวิเคราะห์โครงสร้างคานในรูปกลางกันต่อนะครับ เพื่อนๆ ท่านใดสนใจก็สามารถที่จะติดตามกันได้นะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
