การคำนวณหาค่า Element Stiffness Matrix เมื่ออ้างอิงไปยัง Local Coordinate

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ



โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ความรู้ดีๆ สำหรับนักเรียนและนักศึกษาที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

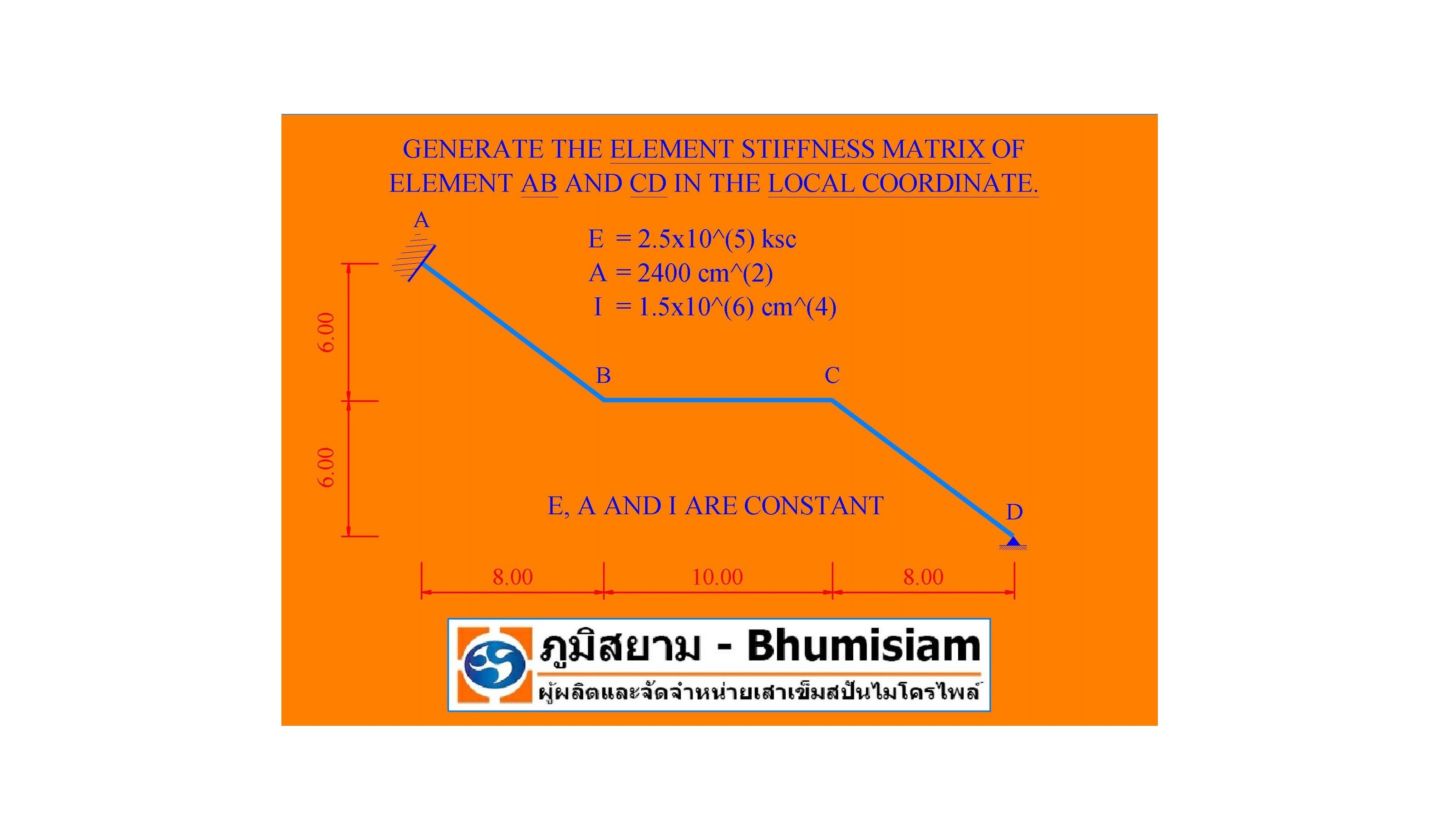

จากในรูปจะเป็นโครงสร้างโครงข้อแข็งที่มีลักษณะเป็น STATICALLY INDTERMINATE ซึ่งจะประกอบไปด้วยชิ้นส่วนทั้งหมด 3 ชิ้นส่วนและก็จะมีมิติต่างๆ ของโครงข้อแข็งดังในรูปที่แสดง เพื่อนๆ จะเห็นได้ว่าค่าโมดูลัสยืดหยุ่น ค่าพื้นที่หน้าตัดและค่าโมดูลัสความเฉื่อยของทุกๆ ชิ้นส่วนในโครงสร้างชุดนี้จะมีค่าคงที่ทั้งหมด ดังนั้นผมจึงอยากที่จะให้เพื่อนๆ ทุกคนนั้นอาศัยทฤษฎีตามหลักการของ DIRECT STIFFNESS METHOD ในการสร้าง ELEMENT STIFFNESS MATRIX ของชิ้นส่วน AB และ CD เมื่อชิ้นส่วนทั้งสองนี้อ้างอิงไปยัง LOCAL COORDINATE นะครับ



#โพสต์ของวันเสาร์

#ถามตอบชวนสนุก

#ปัญหาเรื่องการคำนวณหาค่าElementStiffnessMatrixเมื่ออ้างอิงไปยังLocalCoordinate



เฉลย

ซึ่งหากเพื่อนๆ ติดตามโพสต์ของผมในช่วงสัปดาห์ที่ผ่านมาก็น่าจะเห็นได้ว่าปัญหาข้อนี้นั้นจะมีวิธีในการคำนวณที่ค่อนข้างจะมีความง่ายดายเอามากๆ เพราะปัญหาในข้อนี้ขอให้เราทำการสร้าง ELEMENT STIFFNESS MATRIX ของชิ้นส่วน AB และ CD เมื่อชิ้นส่วนทั้งสองนี้อ้างอิงไปยัง LOCAL COORDINATE ซึ่งนั่นก็หมายความว่าจะยังไม่มีมุมของระบบแกนเข้ามามีส่วนเกี่ยวข้องเลย อีกทั้งหากดูดีๆ จากความสัมพันธ์ของตรีโกณมิติก็จะเห็นได้ว่าชิ้นส่วน AB และ CD นั้นมีขนาดของความยาวที่เท่าๆ กัน นั่นก็คือเท่ากับ 10 เมตร อีกทั้งหากเราทำการตั้งพิกัดจุดเริ่มต้นของชิ้นส่วนทั้งสองให้มีความสอดคล้องซึ่งกันและกันนั่นก็คือ ให้จุด A และ C เป็นพิกัดของ NODE i หรือจุดเริ่มต้นของชิ้นส่วนและก็ให้จุด B และ D นั้นเป็นพิกัดของ NODE j หรือจุดสิ้นสุดของชิ้นส่วน นั่นก็จะส่งผลทำให้เรามีความจำเป็นในการสร้างตัว ELEMENT STIFFNESS MATRIX เพียงแค่เมตริกซ์เดียวก็เป็นอันเรียบร้อยแล้วนั่นเอง เอาเป็นว่าเรามาเริ่มต้นทำการคำนวณกันเลยดีกว่า โดยเริ่มต้นจากการคำนวณหาค่าคงที่ซึ่งจะเป็นค่าสัมประสิทธิ์ของความแข็งเกร็งหรือค่า STIFFNESS COEFFICIENT ของ การเสียรูปเนื่องจากแรงกระทำตามแนวแกน การเสียรูปเนื่องจากแรงดัด และ การเสียรูปเนื่องจากการเคลื่อนที่ในระนาบ กันก่อนนะครับ

K(A) = EA/L

EA/L = [2.50×10^(5)] x [2400] / [10×100]

EA/L = 6×10^(5) KGF/CM

และ

K(B) = EI/L

EI/L = [2.50×10^(5)] x [1.50×10^(6)] / [10×100]

EI/L = 3.75×10^(8) KGF-CM

ต่อมาก็คือค่าสัมประสิทธิ์ของความแข็งเกร็งค่าต่างๆ โดยเริ่มต้นจาก

12EI/L^(3) = K(B) x 12/L^(2)

12EI/L^(3) = [3.75×10^(8)] x 12/(10×100)^(2)

12EI/L^(3) = 4500 KGF/CM

ต่อมาก็คือ

6EI/L^(2) = K(B) x 6/L

6EI/L^(2) = [3.75×10^(8)] x 6/(10×100)

6EI/L^(2) = 2.25×10^(6) KGF

ต่อมาก็คือ

4EI/L = K(B) x 4

4EI/L = [3.75×10^(8)] x 4

4EI/L = 15×10^(8) KGF-CM

และค่าสุดท้ายก็คือ

2EI/L = K(B) x 2

2EI/L = [3.75×10^(8)] x 2

2EI/L = 7.5×10^(8) KGF-CM

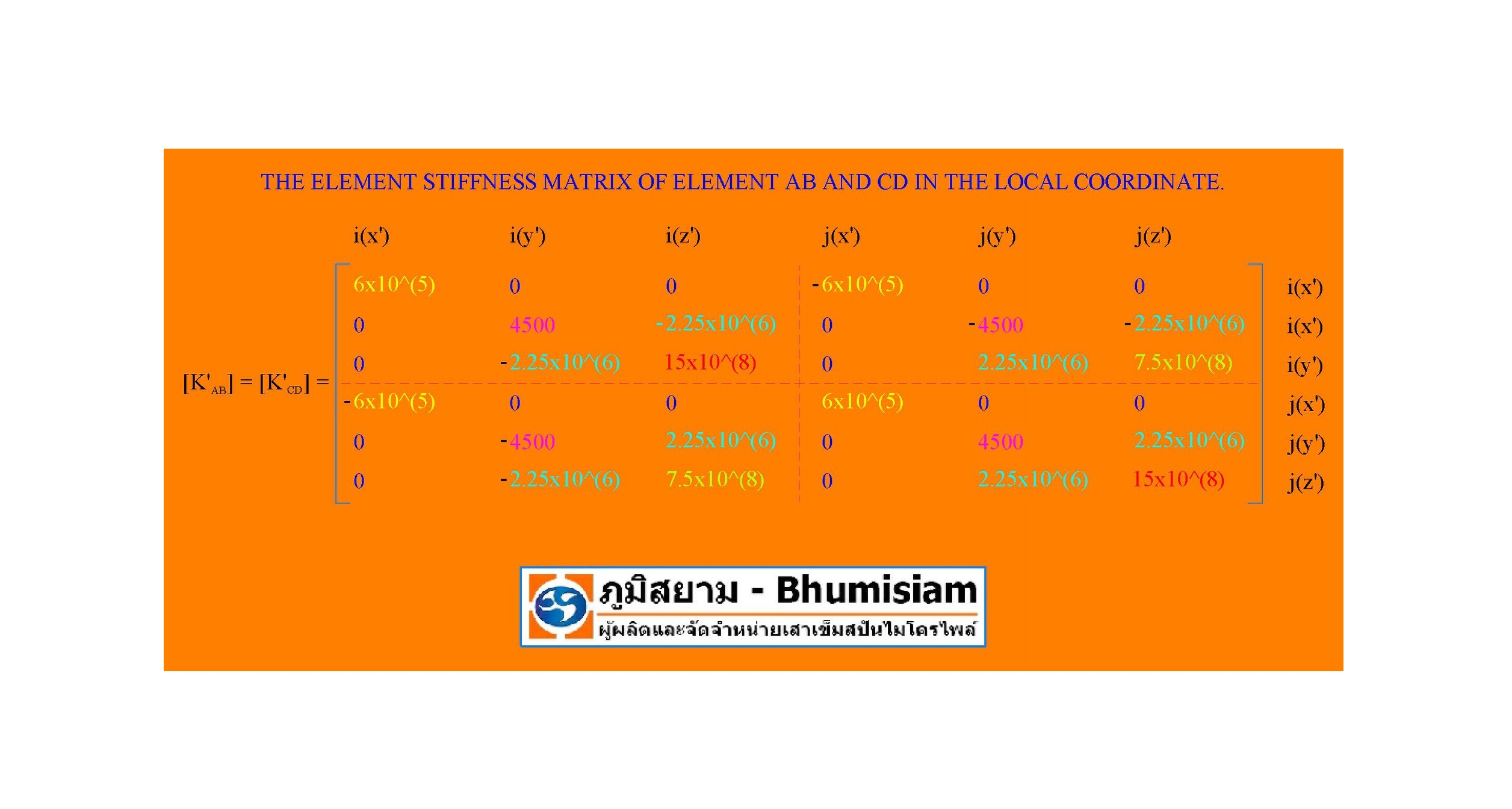

ดังนั้นเราจึงจะสามารถนำเอาค่าสัมประสิทธิ์ของความแข็งเกร็งต่างๆ ที่คำนวณได้ข้างต้นไปใช้ในการสร้าง ELEMENT STIFFNESS MATRIX ของชิ้นส่วน AB และ CD เมื่อชิ้นส่วนทั้งสองนี้อ้างอิงไปยัง LOCAL COORDINATE ได้ดังรูปที่ผมนำมาใช้ในการเฉลยปัญหาข้อนี้นั่นเองครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
