ข้อสอบในวิชา THEORY OF STRUCTURES แรงปฏิกิริยาในแนวดิ่ง
สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
พบกันอีกเช่นเคยในวันบ่ายจันทร์แบบนี้โดยที่หัวข้อในวันนี้ผมจะมาเฉลยคำตอบในการสอบใบประกอบวิชาชีพในระดับภาคีวิศวกรที่ดำเนินการภายใต้การกำกับดูแลของสภาวิศวกรนะครับ
ในวันนี้จะเป็นข้อสอบในวิชา THEORY OF STRUCTURES นะครับ โดยที่ข้อสอบข้อนี้มีรายละเอียดของถามว่า

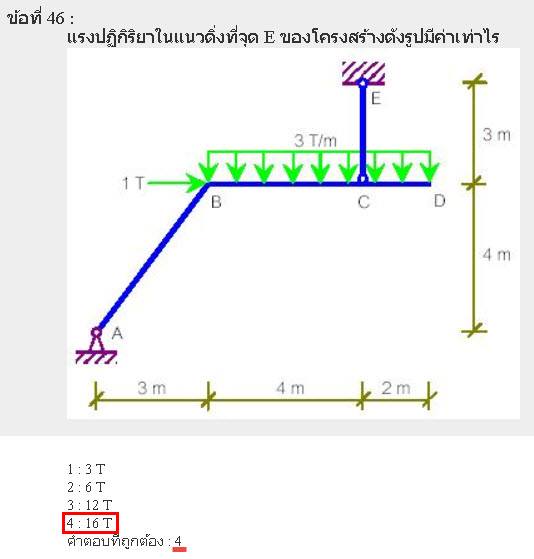

ข้อที่ 46
แรงปฏิกิริยาในแนวดิ่งที่จุด E ของโครงสร้างดังรูปมีค่าเท่ากับเท่าใด
เฉลย
สิ่งที่เราควรทำเมื่อเจอปัญหาแบบนี้ คือ ให้เราพยายามมองให้ออกก่อนว่า ชิ้นส่วน หรือ ลักษณะของจุดรองรับ ในโครงสร้างจริงๆ แล้วเป็นอย่างไร ปัญหาข้อนี้ก็เช่นกัน ดังนั้นชิ้นส่วน CE จริงๆ แล้วก็คือ ชิ้นส่วน BAR ELEMENT เมื่อเราพบเจอกับปัญหาข้อนี้เราก็สามารถที่จะทำการหาแรงปฏิกิริยาในแนวดิ่งที่จุด E ของโครงสร้างได้จากการ TAKE MOMENT รอบจุด A นั่นเอง
∑M@A = 0 (COUNTER CLOCKWISE DIRECTION IS +)
7V@E – 1×4 – 3x6x(3+3) = 0
7V@E – 4 – 108 = 0
7V@E – 112 = 0
V@E = 112/7
V@E = 16 T (COUNTER CLOCKWISE DIRECTION) ●
ดังนั้นคำตอบในข้อนี้ คือ ข้อที่ 4 เท่ากับ 16 T นั่นเองนะครับ
ข้อคิดท้ายเฉลย
ข้อสอบข้อนี้มีความต้องการที่จะทดสอบดูว่า วิศวกร ที่เป็นผู้มาทำข้อสอบข้อนี้จะมี ความรู้ ความเข้าใจ และ จะทราบถึง ลักษณะ และ คุณสมบัติต่างๆ ของ ชิ้นส่วน และ จุดรองรับ ว่ามีลักษณะและคุณสมบัติต่างๆ เป็นอย่างไรบ้าง
ข้อแนะนำท้ายเฉลย
หากผมจะให้คำแนะนำในการทำข้อสอบข้อนี้ ผมคิดว่าน้องๆ ไม่ควรที่จะเสียเวลาสำหรับคำถามข้อนี้มากกว่า 5 นาทีนะครับ มิเช่นนั้นอาจจะทำข้อสอบโดยรวมทั้งหมดไม่ทันได้นะครับ
ยังไงผมก็ขอเป็นกำลังใจให้น้องๆ วิศวกรทุกๆ คนที่กำลังเตรียมตัวที่จะสอบใบประกอบวิชาชีพทุกๆ คนด้วยนะครับ และ หากน้องๆ ท่านใดมีคำถามเกี่ยวกับข้อสอบใบประกอบวิชาชีพที่อาจจะยัง ติดขัด หรือ อาจจะไม่ทราบถึงหลักในการคำนวณ ผมก็ขอรบกวนให้ทำการแจ้งเข้ามาที่เพจได้เลยนะครับ ผมจะค่อยๆ ทำการทยอยนำมาเฉลยและตอบให้แก่น้องๆ ทุกๆ คนต่อไปครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
