วิศวกรรมงานฐานรากงานดินและเสาเข็ม

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

วันนี้ผมจะมาทำการโพสต์และแชร์ความรู้ในหัวข้อ “ความรู้ดีๆ เรื่องวิศวกรรมการคำนวณ” โดยที่หัวข้อของวิทยาการในการคำนวณในวันนี้จะมีความเกี่ยวข้องกันกับความรู้ดีๆ เรื่องวิศวกรรมงานฐานราก งานดินและเสาเข็ม นะครับ

เนื่องจากผมยังค้างเพื่อนๆ ถึงการอธิบายเกี่ยวกับเรื่องที่มาที่ไปของวิธีในการคำนวณหาค่า Kr1 ค่า Kr2 และค่า Ka โดยการประมาณการค่าตามเนื้อหาที่ผมได้อธิบายไปแล้วในโพสต์ของเมื่อวานนี้ ผมเลยมีความคิดว่าไหนๆ ก็ไหนๆ แล้วเรามาอธิบายให้จบกันไปเลยจะดีกว่า ในสัปดาห์หน้าผมจะได้ขออนุญาตขึ้นหัวข้อถัดไปได้นะครับ

โดยที่ผมจะขอเริ่มต้นจากค่า Ka ก่อนก็แล้วกัน ซึ่งค่านี้คำนวณได้ง่ายๆ จากหลักการทางด้าน กลศาสตร์ของวัสดุ หรือ MECHANICS OF MATERIALS ว่าค่าการเสียรูปตามแนวแกนนั้นมีค่าเท่ากับ



∆ = P Lp / A E



ซึ่งการคำนวณหาค่า ค่าความแข็งเกร็งตามแนวแกน ก็คือการแทนด้วยแรง 1 หน่วย เข้าไป ซึ่งก็จะทำให้ค่าการเสียรูปตามแนวแกนนั้นมีค่าเท่ากับ



∆ = Lp / A E



โดยในเมื่อ ค่าความแข็งเกร็ง นั้นก็คือส่วนกลับของ ค่าการเสียรูป ในที่สุดเราก็จะสามารถที่จะทำการคำนวณหาค่า Ka ออกมาได้ง่ายๆ จาก



Ka = A E / Lp ◄

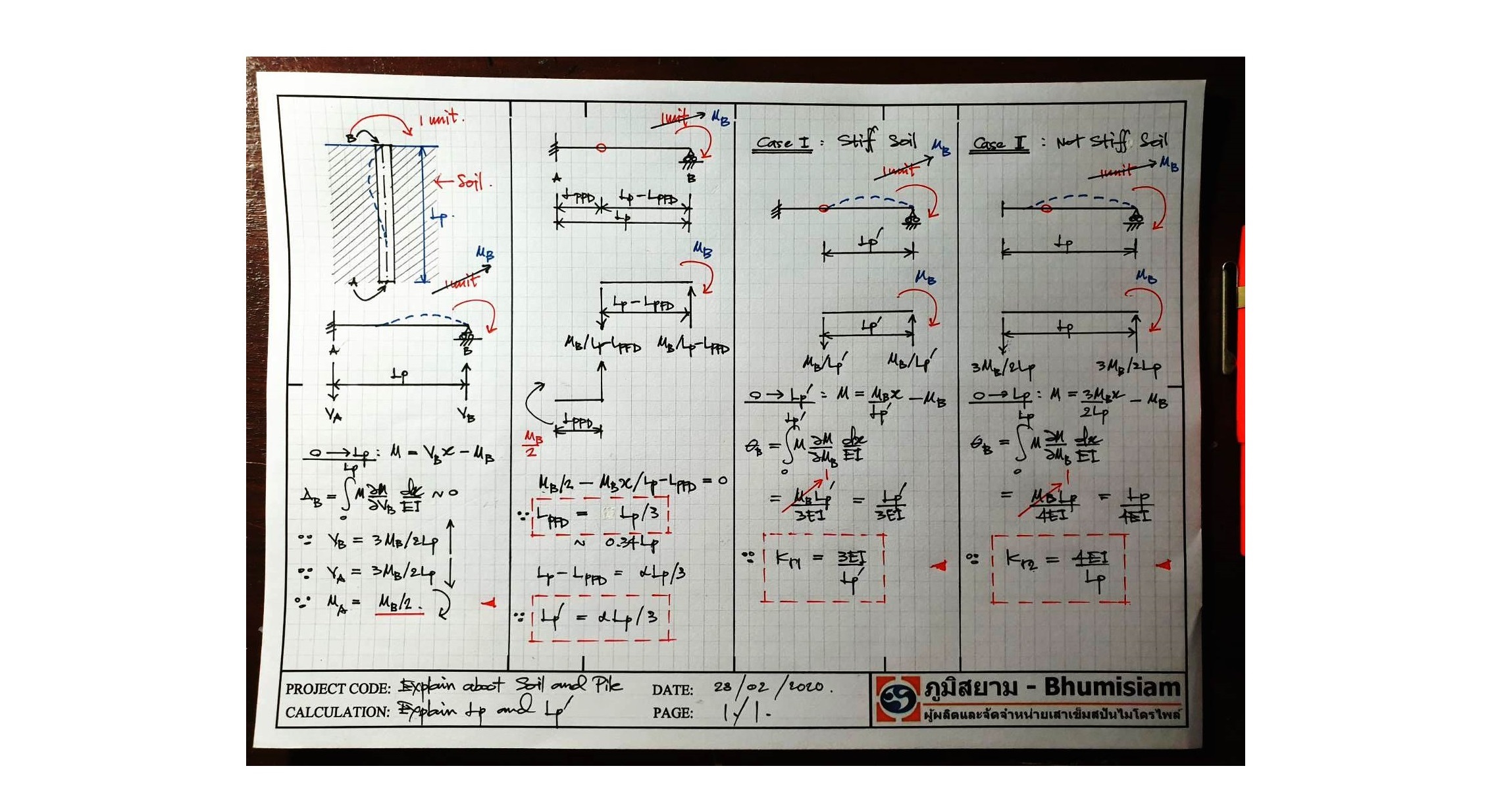

ต่อมาก็คือ ผมจะทำการอธิบายถึงค่า Kr1 และ Kr2 ต่อเลย ดังนั้นผมจึงอยากที่จะให้เพื่อนๆ ได้ดูรูปที่ผมใช้ประกอบในการโพสต์ครั้งนี้เสียก่อน โดยที่ผมก็จะค่อยๆ ทำการอธิบายรายการคำนวณหน้านี้ไปทีละส่วนๆ นะครับ



รูปแรกก่อนนั่นก็คือ หากเรามีความต้องการที่จะทำการคำนวณหาค่า ความแข็งเกร็งของโครงสร้างเสาเข็มเมื่อต้องรับแรงดัด ผมจะต้องทำการใส่แรง 1 หน่วย เข้าไปก่อน ซึ่งก็ตามที่ผมได้ทำการอธิบายไปว่า วิธีการนี้เป็น “วิธีการโดยประมาณ” ผมจึงได้นำเอาโครงสร้างเสาเข็มที่ตั้งอยู่ในแนวดิ่งมานอนราบไปกับพื้น ทำให้โครงสร้างเสาเข็มกลายนั้นกลายเป็นโครงสร้างคานแทน โดยที่สมมติฐานที่ใช้ก็คือ ที่จุด A โครงสร้างเสาเข็มของเรานั้นจะฝังอยู่ใต้ดินที่ระดับความลึกที่ค่อนข้างมาก จึงไม่เกิดการเคลื่อนที่ใดๆ เลย ทำให้เสมือนเป็นจุดรองรับแบบยึดแน่นหรือ FIXED SUPPORT ส่วนที่จุด B โครงสร้างเสาเข็มของเราจะไม่สามารถเกิดการเคลื่อนที่ในแนวดิ่งได้เลยเพราะถูกยึดเอาไว้ด้วยโครงสร้างฐานรากหรือว่า PILE CAP ส่วนการเคลื่อนที่ในแนวราบนั้นสามารถที่จะเกิดการเคลื่อนที่ได้บ้าง ซึ่งก็คือการเคลื่อนที่เนื่องจากแรงกระทำตามแนวแกนนั่นเองและในเมื่อลักษณะของโครงสร้างนั้นเป็นไปตามสมมติฐานที่ผมตั้งขึ้น ก็จะทำให้โครงสร้างนั้นมีลักษณะเป็น โครงสร้างที่ไม่สามารถที่จะทำการคำนวณได้ด้วยหลักการทางด้านสถิตศาสตร์ได้ หรือ STATICALLY INDETERMINATE STRUCTURE นะครับ



ดังนั้นขั้นตอนต่อมาที่จะต้องทำก็คือ เราจะต้องทำการแก้สมการหาค่าแรงปฏิกิริยาที่ไม่ทราบค่าหรือว่า UNKNOWN REACTIONS เสียก่อน ซึ่งผมได้ใช้วิธีการทางพลังงานหรือ ENERGY METHOD ที่มีชื่อว่า งานน้อยที่สุด หรือ LEAST WORK ในการคำนวณ โดยที่คำตอบที่ได้ก็คือ



V(B) = 3 M(B) / 2 Lp (↑)



V(A) = 3 M(B) / 2 Lp (↓)



และ



M(A) = M(B) / 2



ต่อมาคือ เราต้องการที่จะทราบว่าค่า “ความยาวของโครงสร้างเสาเข็มส่วนที่ถูกกึ่งยึดรั้ง” หรือ “PARTIAL FIXITY DEPTH OF PILE” หรือค่า L(PFD) นั้นมีค่าเท่ากับเท่าใดก่อน เราจึงทำการตั้งสมมติฐานว่า ลักษณะของโครงสร้างของเรานั้นเป็น โครงสร้างที่สามารถที่จะทำการคำนวณได้ด้วยหลักการทางด้านสถิตศาสตร์ได้ หรือ STATICALLY DETERMINATE STRUCTURE โดยการที่เราจะให้มี จุดหมุนภายใน หรือ INTERNAL HINGE เกิดขึ้นที่จุดดัดกลับ นั่นเป็นเพราะที่จุดดัดกลับนั้นจะมีค่าแรงดัดเท่ากับ “ศูนย์” ซึ่งก็จะสอดคล้องกันกับลักษณะและคุณสมบัติของ INTERNAL HINGE โดยที่หลังจากที่เรา TAKE MOMENT เพื่อทำการคำนวณหาค่าแรงปฏิกิริยา ณ จุดรองรับต่างๆ เสร็จแล้ว ก็จะทำให้สามารถที่จะทราบได้ว่าค่า L(PFD) นั้นจะมีค่าเท่ากับ Lp/3 หรือประมาณร้อยละ 34 ของค่า Lp ซึ่งนี่เองคือ สาเหตุว่าเหตุใดผมจึงได้แนะนำให้เพื่อนๆ ใช้ระยะของ L(PFD) เท่ากับ



L(PFD) = 0.34 x Lp ◄



ต่อมา เนื่องจากกรณีนี้เป็นกรณีของการคำนวณโดยวิธีการประมาณค่า ผมจึงได้ทำการตั้งกรณีของการวิเคราะห์โครงสร้างออกเป็นทั้งหมด 2 กรณีด้วยกัน ซึ่งก็ได้แก่



■ กรณีที่ 1 นั่นก็คือ กรณีที่ดินนั้นค่อนข้างที่จะมีความแข็งแรงมาก



หากที่ดินนั้นค่อนข้างที่จะมีความแข็งแรงมากนั่นก็แสดงว่า เราอาจจะอนุมานได้ว่าช่วงความยาวของคานที่มีความยาวเท่ากับค่า L(PFD) นั้นจะไม่เกิดการเคลื่อนที่ขึ้นเลย ดังนั้นระยะที่จะเกิดการเคลื่อนที่จึงจะเกิดขึ้นเฉพาะในส่วนของคานที่มีความยาวเท่ากับค่า Lp’ เพียงเท่านั้นนะครับ



ซึ่งหากเป็นไปตามสมมติฐานข้างต้นนี้จริง ก็จะทำให้โครงสร้างคานของเราเสมือนเป็น คานช่วงเดียว หรือ SIMPLE BEAM ที่รับแรงดัดที่ปลายเท่ากับแรง 1 หน่วย ซึ่งสามารถที่จะทำการวิเคราะห์โครงสร้างเพื่อทำการคำนวณหาค่าการเสียรูปได้โดยง่าย โดยในที่สุดนั้นค่ามุมหมุน ณ จุด B ก็จะมีค่าเท่ากับ



θ(B) = Lp’ / 3 E I



โดยในเมื่อ ค่าความแข็งเกร็ง นั้นก็คือส่วนกลับของ ค่าการเสียรูป ในที่สุดเราก็จะสามารถที่จะทำการคำนวณหาค่า Kr1 ได้จาก



Kr1 = 3 E I / Lp’ ◄



■ กรณีที่ 2 นั่นก็คือ กรณีที่ดินนั้นค่อนข้างที่จะมีความอ่อนตัว



หากที่ดินนั้นค่อนข้างที่จะมีความอ่อนตัวนั่นก็แสดงว่า เราอาจจะอนุมานได้ว่าคานของเรานั้นจะสามารถเกิดการเคลื่อนที่ได้เกือบจะตลอดของความยาว Lp เลย



ซึ่งหากเป็นไปตามสมมติฐานข้างต้นนี้จริง ก็จะทำให้โครงสร้างคานของเราเสมือนเป็น คานที่ปลายข้างหนึ่งเป็นแบบยึดแน่นและปลายอีกข้างหนึ่งเป็นแบบยึดหมุน หรือ PROPPED BEAM ที่รับแรงดัดที่ปลายเท่ากับแรง 1 หน่วย ซึ่งเราอาจจะสามารถที่จะทำการวิเคราะห์โครงสร้างเพื่อทำการคำนวณหาค่าการเสียรูปได้ยากกว่ากรณีที่ 1 อยู่สักเล็กน้อยแต่ก็ไม่เป็นไร โดยในที่สุดนั้นค่ามุมหมุน ณ จุด B ก็จะมีค่าเท่ากับ



θ(B) = Lp / 4 E I



โดยในเมื่อ ค่าความแข็งเกร็ง นั้นก็คือส่วนกลับของ ค่าการเสียรูป ในที่สุดเราก็จะสามารถที่จะทำการคำนวณหาค่า Kr2 ได้จาก



Kr2 = 4 E I / Lp ◄



ในที่สุด ในเมื่อเราไม่มีข้อมูลหรือไม่ทราบจริงๆ ว่าดินของเรานั้นมีคุณสมบัติเป็นเช่นใด เราก็ต้องทำการคำนวณทั้งสองค่าออกมา ทั้งค่า Kr1 และ Kr2 จากนั้นก็ต้องเลือกใช้ค่าที่มีค่า “ต่ำที่สุด” เพื่อใช้เป็น ค่าความแข็งเกร็งต่อการดัด ของโครงสร้างเสาเข็มของเรานั่นเองครับ



สุดท้ายนี้การที่ผมได้ให้เพื่อนๆ สังเกตดูดีๆ ว่า ค่าระยะของความยาวของเสาเข็มที่ใช้แทนลงในสมการในการคำนวณหาค่า Kr1 ค่า Kr2 และค่า Ka นั้นจะใช้ระยะความยาวของเสาเข็มในการคำนวณที่ไม่เท่ากัน นั่นก็คือค่า Kr1 จะใช้ระยะเป็นค่า Lp’ และค่า Kr2 และ Ka จะใช้ระยะเป็นค่า Lp ตามลำดับนั้นเป็นเพราะว่า แต่ละค่าข้างต้นจะมีที่มาที่ไปแตกต่างกัน ซึ่งแต่ละค่าก็จะได้รับการคำนวณบนพื้นฐานของข้อมูลของตัว “โครงสร้างเสาเข็ม” เพียงเท่านั้นนะครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ



#โพสต์ของวันศุกร์

#ความรู้เรื่องวิศวกรรมการคำนวณ

#ความรู้ดีดีเรื่องวิศวกรรมงานฐานรากงานดินและเสาเข็ม

#อธิบายที่มาที่ไปของวิธีในการคำนวณหาค่าKr1ค่าKr2และค่าKa
