ในวันนี้ผมจะขออนุญาตมาแชร์ความรู้แก่เพื่อนๆ ถึงเรื่องแรงๆ หนึ่งที่ต้องถือว่ามีความสำคัญอย่างมากในการออกแบบหน้าตัดโครงสร้าง คสล ที่เรามิอาจที่จะละเลยไม่ทำการออกแบบได้ นั่นก็คือ แรงโมเมนต์บิด หรือว่า TORSIONAL MOMENT FORCE นั่นเองนะครับ

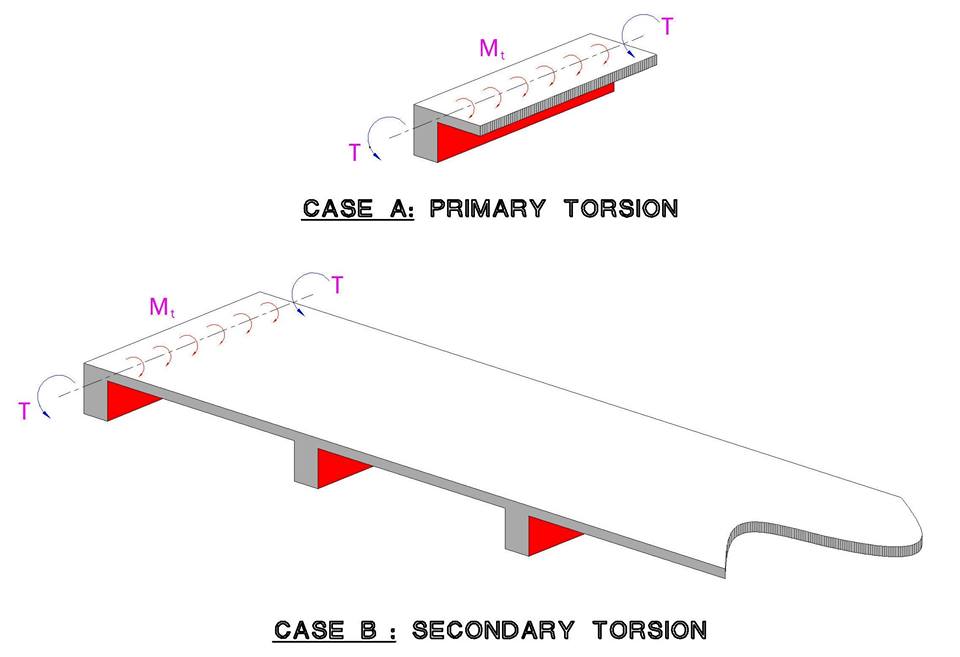

แรงโมเมนต์บิดนั้นจะเกิดขึ้นในองค์อาคารก็ต่อเมื่อต้องรับน้ำหนักบรรทุกแบบเยื้องศูนย์ออกห่างจากแนวแกนองค์ของอาคาร เช่น คานโค้ง คานรับพื้นยื่น (ดูรูป CASE A) คานขอบของอาคาร (ดูรูป CASE B) เป็นต้น ซึ่งคานโดยทั่วๆ ไปจะมีแรงโมเมนต์ดัด (FLEXURAL FORCE) และ แรงเฉือน (SHEAR FORCE) เกิดขึ้นอยู่แล้ว ดังนั้นเราจึงอาจทำการสรุปได้ว่า แรงโมเมนต์บิด นั้นมักที่จะเกิดขึ้นร่วมกันกับ แรงโมเมนต์ดัด และ แรงเฉือน และในบางครั้งก็มีโอกาสเกิดเกิดร่วมกันกับแรงตามแนวแกน (AXIAL FORCE) ด้วยนะครับ

เราอาจที่จะสามารถแบ่ง CASE ของ แรงโมเมนต์บิด ที่เกิดขึ้นในชิ้นส่วนโครงสร้าง คสล ทั่วๆ ไป ออกได้เป็น 2 CASE หลักๆ นั่นก็คือ

CASE A: แรงบิดหลัก (PRIMARY TORSION)
แรงบิดหลัก นั้นจะเกิดขึ้นก็ต่อเมื่อน้ำหนักบรรทุกภายนอกนั้นถูกรองรับด้วยโครงสร้างที่ทำหน้าที่ต้านทานการบิดเป็นหลักนะครับ ซึ่งสามารถที่จะคำนวณได้ตามสมการสมดุล (EQUILIBRIUM EQUATIONS) จึงอาจเรียกแรงบิดแบบนี้ได้อีกอย่างหนึ่งว่า แรงบิดสมดุล (EQUILIBRIUM TORSION) โดยเพื่อนๆ สามารถดู ตย ได้จากรูป CASE A ได้นะครับ ซึ่งน้ำหนักบรรทุกนั้นจะทำให้เกิด แรงโมเมนต์บิด ต่อ ความยาว Mt ที่กระทำบนความยาวของคานที่ทำหน้าที่รองรับซึ่งจะถูกต้านทานให้อยู่ในสภาวะสมดุลโดยแรงโมเมนต์บิด T ที่จุดรองรับที่ปลายคานที่ทำหน้าที่รองรับ นน บรรทุกนะครับ

CASE B : แรงบิดรอง (SECONDARY TORSION)
แรงบิดรอง นั้นจะเกิดจากผลของความต่อเนื่องของชิ้นส่วนโครงสร้างเป็นหลักนะครับ ซึ่งในกรณีเช่นนี้เราไม่สามารถที่จะทำการคำนวณหาค่า แรงโมเมนต์บิด จากสมการสมดุลเพียงอย่างเดียวได้ หรือ เราอาจเรียกได้อีกอย่างหนึ่งว่า แรงบิดเทียบเท่า (COMPATIBILTY TORSION) ในการออกแบบหากว่าเราละเลยความต่อเนื่องของโครงสร้างเราก็มักที่จะพบเจอกับปัญหาการแตกร้าวในชิ้นส่วนโครงสร้าง คสล นะครับ แต่โดยทั่วๆ ไปนั้นกรณีแบบนี้มักจะไม่ได้เกิดขึ้นจนเป็นต้นเหตุทำให้โครงสร้างนั้นวิบัติ ตัวอย่างของ แรงบิดรอง นั้นจะพบในคานที่ขอบที่จะหล่อเป็นเนื้อเดียวกันกับพื้น คสล โดยเพื่อนๆ สามารถดู ตย ได้จากรูป CASE B ได้นะครับ ถ้าหากว่าคาน คสล ของเรานั้นมีความสามารถในการต้านทานแรงบิด และ ได้รับการเสริมเหล็กอย่างถูกต้องและเหมาะสม และ สุดท้ายหากว่าเสานั้นสามารถที่จะต้านทานการบิด T ได้ ค่าโมเมนต์ในแผ่นพื้นจะมีค่าโดยประมาณเท่ากันกับพื้นที่มีจุดรองรับภายนอกเป็นแบบยึดแน่น (FIXED END) นะครับ แต่ หากว่าคาน คสล ของเรานั้นมีความสามารถในการต้านทานการบิดที่ค่อนข้างน้อย และ มีการเสริมเหล็กต้านทานการบิดที่ไม่เพียงพอ ก็อาจที่จะทำให้เกิดการแตกร้าวขึ้นในคาน คสล ซึ่งก็จะทำให้ความต้านทานแรงบิดนั้นยิ่งมีค่าลดลง ค่าโมเมนต์ในแผ่นพื้นก็จะเหมือนกันกับพื้นที่มีจุดรองรับเป็นแบบจุดหมุน (PINNED END) หรือ แบบกึ่งยึดแน่น (PARTIAL FIXED END) นะครับ

หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
